令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問9

✓ これが正解ニ制限なし

解説

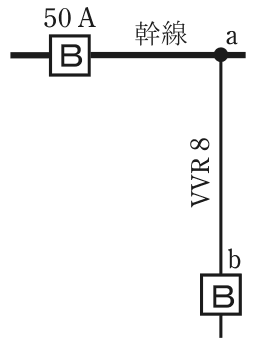

許容電流42 Aは幹線の遮断器50 Aの55 %以上で、制限なし。

低圧幹線から分岐する分岐回路には、分岐点から一定の距離以内に過電流遮断器（配線用遮断器など）を設ける決まりがあります。ただし、分岐線の許容電流が十分に大きければ、この距離の制限が緩くなります。

基本は分岐点から3 m以内ですが、分岐線の許容電流が幹線を保護する遮断器の定格電流の35 %以上あれば8 m以内、55 %以上あれば長さの制限はありません。この問題では幹線の遮断器が50 Aなので、50×0.55＝27.5 Aが基準です。VVRケーブル8 mm²の許容電流は42 Aで、27.5 Aを上回っています。

なお、35 %の基準は50×0.35＝17.5 Aで、これも満たしますが、より緩い55 %の条件を満たすため、答えは制限なしになります。

覚え方は、3 m、35 %で8 m、55 %で制限なし、と段階で覚え、分岐線の許容電流が幹線の遮断器の定格の何割かを計算することです。

ほかの選択肢の解説

• イ3：3 m は、分岐線の許容電流が幹線遮断器の定格電流の35 %に満たないときの基本の距離です。ここでは42 Aと十分に大きいので、もっと緩い扱いになります。
• ロ5：5 m という距離は、決まりの段階（3 m、8 m、制限なし）のどこにも出てきません。許容電流の割合から距離を出す問題ではなく、段階を当てはめる問題です。
• ハ8：8 m は、許容電流が幹線遮断器の定格の35 %以上、55 %未満のときの上限です。本問の42 Aは27.5 A（55 %分）を超えているので、さらに緩い条件に当たります。
