平成28年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ17.5

解説

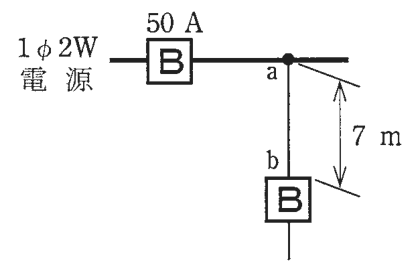

分岐点から7mは幹線の遮断器の定格50Aの35％で、17.5Aです。

幹線から分岐した電線は、細くてもすぐに保護されれば問題ありません。しかし分岐点から過電流遮断器までが遠いと、その間の電線は幹線側の遮断器でしか守られません。そこで、遮断器の位置が遠いほど太い電線を使う決まりになっています。

決まりでは、分岐点から過電流遮断器までが3mを超え8m以下のとき、分岐線の許容電流は幹線の過電流遮断器の定格電流の35％以上とします。この問は7mなので当てはまり、50×0.35＝17.5A が最小値です。8mを超える場合は55％以上で、50×0.55＝27.5A になります。

肢にある27.5Aは、遮断器が8mを超えて遠い場合の値です。距離の区分は、3m以下、3mを超え8m以下、8m超の3段階で、割合は35％と55％と覚えます。

ほかの選択肢の解説

• イ12.5：12.5Aは、50Aの25％にあたる数字です。距離7mの区分で使う割合は35％なので、この値では分岐線の許容電流が足りず、当てはまりません。
• ハ22.5：22.5Aは、50Aの45％にあたる数字です。この距離区分に45％という割合はなく、35％の17.5Aより大きいだけの値で、最小値とは言えません。
• ニ27.5：27.5Aは50Aの55％で、遮断器が分岐点から8mを超えて遠いときの値です。この図は7mなので、35％の17.5Aが最小値になり、これでは大きすぎます。
