令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問9

✓ これが正解ニ33

解説

分岐点から10 mで8 mを超えるので、60 Aの55％の33 Aです。

分岐した電線には、その電線を保護する過電流遮断器を、決まった位置までに付けなければなりません。分岐点からの距離に応じて、電線の許容電流を、幹線を保護する過電流遮断器の定格電流の何％以上にするかが変わります。

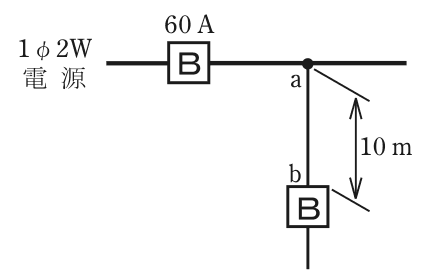

本問では、幹線の過電流遮断器の定格電流が60 A、分岐点 a から遮断器 b までが10 m です。分岐点から遮断器までが3 m 以下なら許容電流の制限はなく、3 m を超えて8 m 以下なら35％以上、8 m を超えると55％以上が必要とされます。10 m は8 m を超えるので、60×0.55＝33 A 以上です。

したがって a−b間の電線の許容電流の最小値は33 A で、33とする肢が正解です。21 は60×0.35 で、8 m 以下の場合の値にあたります。

覚え方は、3 m以下は制限なし、8 m以下は35％、それより遠いと55％（60 A なら21 A と33 A）、です。

ほかの選択肢の解説

• イ15：15 A は60 A の25％にあたりますが、分岐点から過電流遮断器までの距離に応じた35％・55％のどちらにも当たりません。この値の根拠は規定から見つかりません。
• ロ21：21 A は60 A の35％で、遮断器までの距離が3 m を超え8 m 以下の場合に必要な値です。本問は10 m で8 m を超えているので、55％の33 A が必要で、21 A では足りません。
• ハ27：27 A は60 A の45％にあたります。35％と55％のどちらにも当たらず、この規定では導けない値です。10 m の位置なので55％、つまり33 A 以上が必要です。
