平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ニ制限なし

解説

許容電流42 Aは遮断器の定格の55％を超えるので、制限はありません。

幹線から分岐した電線の途中に過電流遮断器（配線用遮断器など）を付けるとき、幹線との分岐点から遮断器までの長さは、分岐する電線の許容電流の大きさで決まります。分岐する電線が細く、幹線の遮断器が切れる前に傷む可能性があるほど、遮断器を分岐点の近くに付ける必要があるからです。

決まりは3段階です。分岐点から3 m以下なら、電線の太さに関係なく付けられます。許容電流が幹線の遮断器の定格電流の35％以上なら、8 m以下まで離せます。許容電流が55％以上なら、長さに制限はありません。

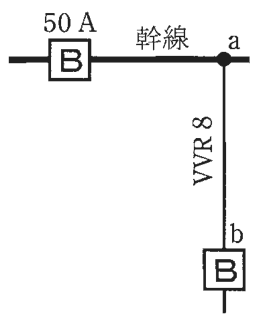

この問では、幹線の遮断器の定格電流が50 A、分岐するVVRケーブルの許容電流が42 Aです。50×0.55＝27.5 Aで、42 Aはこれを超えているので、a－b間の長さに制限はありません。なお42÷50＝0.84で、84％にあたります。 覚え方は、55％以上なら制限なし、35％以上なら8 m、それ未満なら3 m、です。

ほかの選択肢の解説

• イ3：3 mは、分岐点からの長さが3 m以下なら電線の太さに関係なく認められる、という基準の距離です。この問は許容電流が定格の84％あり、3 mの制限を受ける条件ではありません。
• ロ5：5 mという値は、基準に出てくる3 mや8 mのような区切りの距離ではなく、この問の数字から導ける値でもありません。許容電流が十分大きいので、長さの制限自体がかかりません。
• ハ8：8 mは、許容電流が幹線の遮断器の定格電流の35％以上で55％に満たない場合の上限です。この問の42 Aは55％にあたる27.5 Aを超えるので、8 mの制限も受けません。
