平成28年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ニ33

解説

8 mを超えるので幹線の遮断器の55％、60×0.55＝33 Aです。

幹線から枝分かれする分岐線は、幹線に比べて細い電線を使うことが多いので、その電線を守る過電流遮断器をどこに付けるかが決められています。分岐点から遮断器までの距離によって、分岐線の電線に必要な許容電流の下限が変わります。

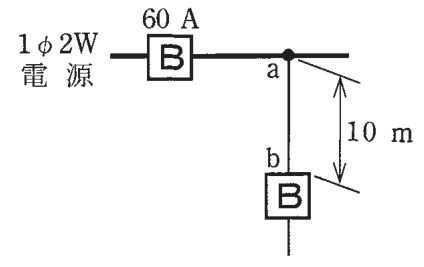

幹線を保護する過電流遮断器の定格が60 Aで、分岐点aから10 m先のbに過電流遮断器を付ける場合です。決まりでは、距離が3 m以下なら許容電流の下限はなく、3 mを超え8 m以下なら幹線の遮断器の定格の35％以上、8 mを超えるときは55％以上が必要です。

この問は10 mで8 mを超えるので、55％以上が必要です。60 A×0.55＝33 Aとなり、a-b間の電線の許容電流の最小値は33 Aです。

35％を使うと60×0.35＝21 Aで、これは8 m以下の場合の値です。距離が長いほど分岐線が過電流にさらされやすいため、割合が上がると考えると覚えやすく、3 m・8 m・35％・55％を組にして覚えます。

ほかの選択肢の解説

• イ15：15 Aは、60 Aの35％にも55％にも当たらない値です。35％でも21 A必要で、10 mの距離では55％にあたる33 Aが下限なので、15 Aの電線では許容電流が足りません。
• ロ21：21 Aは、60 Aの35％にあたる値で、分岐点から遮断器までが3 mを超え8 m以下の場合に使う下限です。図は10 mで8 mを超えているため、55％の33 Aが必要です。
• ハ27：27 Aは、60 Aに35％や55％を掛けても出てこない値です。10 mは8 mを超えるので、掛ける割合は55％となり、必要な許容電流は27 Aではなく33 Aです。
