令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問10

✓ これが正解ロ

解説

30 Aの遮断器に15 Aコンセントは不適切。

分岐回路では、配線用遮断器の定格電流に応じて、つないでよいコンセントの定格電流が決まっています。遮断器は定格電流を超えて初めて働くので、遮断器の定格に比べてコンセントの定格が小さすぎると、コンセントの定格を大きく超える電流が流れても遮断器が切れず、コンセントが過熱するおそれがあるからです。

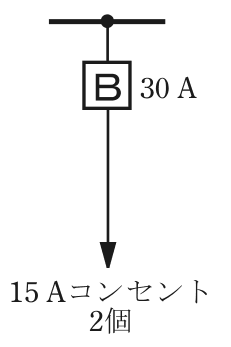

基本の考え方は、20 Aの配線用遮断器の回路には20 A以下のコンセント、30 Aの回路には20 A以上30 A以下のコンセントをつなぐ、というものです。30 Aの遮断器に15 Aのコンセントを2個つないだ図は、この考え方に反しています。

20 Aの遮断器に20 Aのコンセント1個、または15 Aのコンセント2個をつなぐ図、30 Aの遮断器に30 Aのコンセント2個をつなぐ図は、いずれも決まりの範囲です。

覚え方は、20 Aの回路は20 A以下、30 Aの回路は20 A以上30 A以下のコンセント、と対応で整理することです。30 Aの回路に15 Aは当てはまりません。

ほかの選択肢の解説

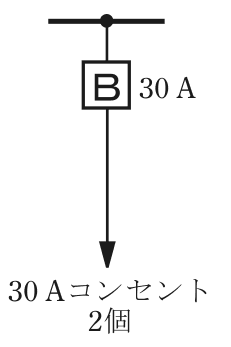

• イ…30 A，矢印の先に 30 Aコンセント 2個：30 Aの配線用遮断器に30 Aのコンセント2個を組み合わせた図です。30 Aの回路では20 A以上30 A以下のコンセントが使えるため、この組合せは適切で、誤りではありません。

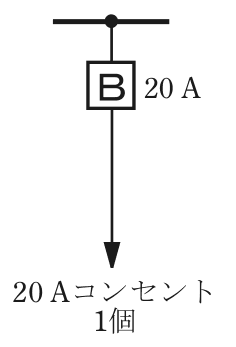

• ハ…20 A，矢印の先に 20 Aコンセント 1個：20 Aの配線用遮断器に20 Aのコンセントを1個つないだ図です。遮断器の定格とコンセントの定格が同じなので、過電流から器具を守れる適切な組合せです。

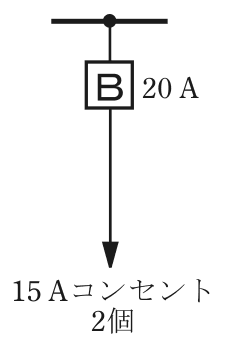

• ニ…20 A，矢印の先に 15 Aコンセント 2個：15 Aのコンセントを2個つなぐ図でも、遮断器が20 Aなら範囲内です。20 A以下のコンセントが使える回路なので、30 Aの場合と違い、適切な組合せといえます。
