令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問9

✓ これが正解ロ17.5

解説

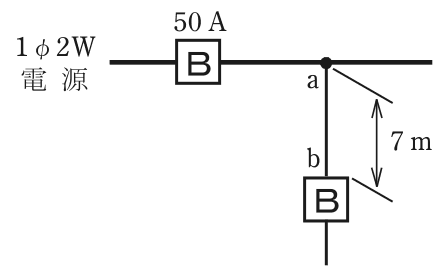

分岐点から7 mなので、50 A×35 ％＝17.5 A が最小値です。

分岐した電線に、元の幹線の過電流遮断器の保護が及ばない長さがあるときの許容電流の決まりを使います。分岐点から過電流遮断器までの距離が長いほど、その間の電線が過電流から守られにくくなるため、許容電流を大きく求められます。

距離が3 m以下なら、許容電流について特別な割合の条件はなく、3 mを超え8 m以下なら幹線の過電流遮断器の定格電流の35 ％以上、8 mを超えると55 ％以上です。この問題では7 mなので、3 mを超え8 m以下の区分にあたります。

幹線の過電流遮断器の定格は50 Aなので、a－b間の電線の許容電流の最小値は 50×0.35＝17.5 A です。検算は 50×35÷100＝1750÷100＝17.5 です。 覚え方は、3 m以下は制限なし、8 m以下は35 ％、それより長いと55 ％、です。

ほかの選択肢の解説

• イ12.5：12.5 A は幹線の定格50 Aの25 ％にあたる値ですが、定められている割合は35 ％と55 ％の2つです。25 ％という区分は決まりになく、この問題の条件からは導かれません。
• ハ22.5：22.5 A は50 Aの45 ％にあたる値ですが、45 ％という区分は決まりにありません。7 mなら35 ％で17.5 A、8 mを超えても55 ％で27.5 A なので、どちらにも当たりません。
• ニ27.5：27.5 A は50 Aの55 ％で、分岐点から過電流遮断器までが8 mを超える場合の値です。この問題は7 mで8 m以下にあたるので、使うのは35 ％の17.5 A です。
