令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問9

✓ これが正解ニ制限なし

解説

許容電流42 Aは幹線50 Aに対し十分大きく、長さの制限なし。

低圧幹線から分岐する電線には、その電線を過電流から守るため、分岐点の近くに過電流遮断器（配線用遮断器）を付けるのが原則です。原則の位置は分岐点から3 m以内ですが、分岐線の許容電流が、幹線を守る過電流遮断器の定格電流に対して十分に大きいときは、この位置の制限が緩みます。

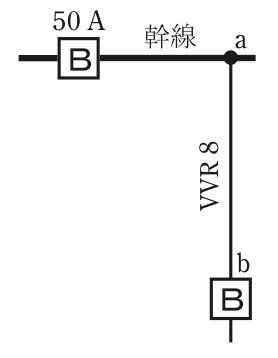

この問では、幹線の遮断器の定格電流が50 A、分岐するVVRケーブル8 mm²の許容電流が42 A です。42÷50＝0.84、つまり84％あります。割合が小さめのときは8 m以内まで広がり、割合が十分に大きいと位置の制限そのものがなくなります。84％は十分に大きい側に入るため、a－b間の長さは制限なしです。

3 m と 8 m は、許容電流の割合の段階に応じた距離の上限、という整理です。分岐線の許容電流が幹線の遮断器に比べて十分あれば、分岐線自体が過電流で傷む心配が小さいので、制限が外れる、と考えて覚えます。

ほかの選択肢の解説

• イ3：3 mは、分岐点に近い位置に遮断器を付ける原則の距離です。許容電流が幹線の遮断器の定格に比べて十分ある本問の条件では、原則より緩い扱いになるので、最大値としては小さすぎます。
• ロ5：5 mという距離は、分岐線の遮断器の位置の段階として当てはまりません。原則の3 m、割合が小さい場合の8 m、割合が十分な場合の制限なし、のいずれにも5 mという区切りは入りません。
• ハ8：8 mは、分岐線の許容電流が幹線の遮断器の定格に対して、小さめの割合のときの上限です。この問は84％とそれより大きい割合なので、8 mで止める必要はありません。
