平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ニ33

解説

10 mの位置の遮断器は、幹線60 Aの55 ％＝33 A以上の電線です。

幹線から分岐した電線には、分岐点から一定の距離のうちに過電流遮断器を付ける決まりがあります。原則は分岐点から3 m以下ですが、分岐する電線の許容電流が、幹線を保護する遮断器の定格電流に対して一定の割合以上あれば、遮断器をもっと遠くに付けられます。35 ％以上なら8 m以下、55 ％以上なら距離の制限がなくなります。

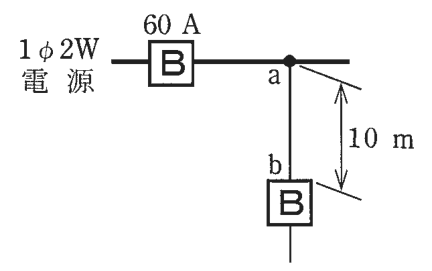

本問のa－b間は10 mで、8 mを超えています。したがって、電線には幹線の遮断器の定格電流の55 ％以上の許容電流が必要です。幹線の遮断器は60 Aなので、60×0.55＝33 A が最小値になります。

他の値を並べると、60の35 ％は21 Aで、8 m以下までなら認められる値です。27 Aは60の45 ％、15 Aは25 ％で、いずれも遠い位置に付ける条件の割合には届きません。

覚え方は、3 m以下は割合の条件なし、8 m以下は35 ％以上、それより遠いなら55 ％以上、です。

ほかの選択肢の解説

• イ15：15 Aは幹線の遮断器60 Aの25 ％にしかならず、分岐点から3 mを超える位置に付ける条件の35 ％（21 A）にも届きません。a－b間は10 mなので、さらに55 ％（33 A）が必要で、大きく不足します。
• ロ21：21 Aは60 Aの35 ％にあたる値で、遮断器を分岐点から8 m以下に付けられる条件の値です。a－b間は10 mで8 mを超えているため、一段上の割合である55 ％、つまり33 Aが必要になります。
• ハ27：27 Aは60 Aの45 ％で、35 ％と55 ％の間の値です。35 ％以上なので8 m以下の位置までなら足りますが、10 mの位置に付けるには55 ％以上、つまり33 Aが必要で、27 Aでは不足します。
