平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ21

解説

3 m超8 m以下の位置なので、60〔A〕×35〔％〕＝21〔A〕です。

幹線から分岐した電線は、幹線側の過電流遮断器（定格60〔A〕）が守ってくれる範囲を超えると、分岐した側に別の過電流遮断器が必要になります。分岐点からその遮断器までが離れるほど、間の電線は過電流から守られにくくなるので、許容電流を大きく取る決まりです。

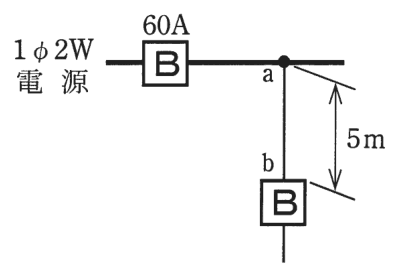

この図では、分岐点aから分岐側の遮断器bまでが5〔m〕で、3〔m〕を超え8〔m〕以下の区分にあたります。この区分では、a－b間の電線の許容電流が、幹線を保護する過電流遮断器の定格電流の35〔％〕以上であることが求められます（一般に知られた値で、条文での確認は未了）。

よって最小値は 60×0.35＝21〔A〕です。検算は 60×35÷100＝2100÷100＝21 です。8〔m〕を超える場合は55〔％〕以上で60×0.55＝33〔A〕になります。覚え方は、3〔m〕を超え8〔m〕以下は35〔％〕、8〔m〕超は55〔％〕、距離が遠いほど割合が上がる、です。

ほかの選択肢の解説

• イ15：15〔A〕は幹線の60〔A〕の4分の1にあたる値ですが、決まっている割合は35〔％〕と55〔％〕です。25〔％〕という区分はなく、この条件からは導けません。
• ハ27：27〔A〕は60〔A〕の45〔％〕にあたる値ですが、45〔％〕という区分は決まりにありません。5〔m〕なら35〔％〕で21〔A〕、8〔m〕超でも55〔％〕で33〔A〕です。
• ニ33：33〔A〕は60〔A〕の55〔％〕で、分岐点から遮断器までが8〔m〕を超える場合の値です。この問は5〔m〕で8〔m〕以下なので、35〔％〕の21〔A〕を使います。
