令和4年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問9

✓ これが正解ニ33

解説

10 m は8 m 超なので60 A の55 ％、33 A です。

幹線から枝分かれさせた電線（分岐）の許容電流は、分岐点から分岐側の過電流遮断器までの距離によって、求められる大きさが変わります。距離が長いほど、その間の電線が幹線側の遮断器に守られにくくなるためです。

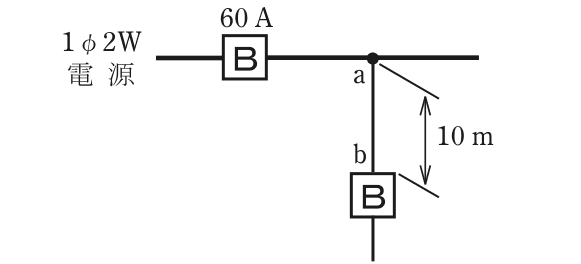

決まりでは、距離が3 m 以下なら許容電流の割合の条件はなく、3 m を超え8 m 以下なら幹線の過電流遮断器の定格電流の35 ％以上、8 m を超えると55 ％以上です。この問題は10 m で、8 m を超える区分にあたります。

幹線の遮断器は60 A なので、a－b 間の電線の許容電流の最小値は 60×0.55＝33 A です。

他の割合を使うと、35 ％なら21 A、25 ％なら15 A となり、この距離では足りません。距離の区分を読み違えないことがポイントです。

覚え方は、3 m 以下は制限なし、8 m 以下は35 ％、8 m 超は55 ％、です。

ほかの選択肢の解説

• イ15：15 A は60 A の25 ％で、距離の区分にない割合です。分岐点から10 m の位置に遮断器があるため、必要なのは55 ％で、15 A では電線の許容電流が不足します。
• ロ21：21 A は60 A の35 ％で、3 m を超え8 m 以下の区分の値です。図の距離は10 m で8 m を超えているので、この割合は使えず、55 ％の33 A が必要です。
• ハ27：27 A は60 A の45 ％にあたり、決まりの中に45 ％という区分はありません。8 m を超える場合の割合は55 ％なので、この値では許容電流が足りません。
