平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ

解説

30 Aの遮断器には2.6 mm以上が必要で、2.0 mmは不適切です。

分岐回路には、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格が決められています。電線が熱で傷む前に遮断器が切れるように、遮断器が大きいほど、太い電線が必要です。

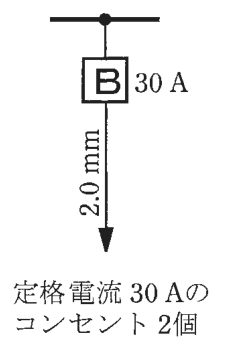

20 Aの遮断器の場合は、直径1.6 mm以上の電線で、コンセントは20 A以下です。30 Aの遮断器の場合は、直径2.6 mm以上の電線で、コンセントは20 A以上30 A以下です。これに照らすと、30 Aの遮断器に直径2.0 mmの電線をつないだ肢は、電線が細すぎて不適切です。コンセントの30 Aは範囲内ですが、電線が合いません。

他の3つは、20 Aの遮断器に直径1.6 mmや2.0 mmの電線と20 A以下のコンセント、30 Aの遮断器に直径2.6 mmの電線と20 Aのコンセント、といずれも決まりの範囲内です。覚え方は、30 Aなら2.6 mm、20 Aなら1.6 mm以上、です。

ほかの選択肢の解説

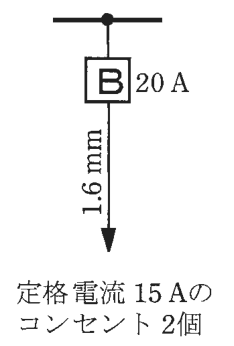

• イ…20 A，その先の矢印の線に 1.6 mm の字，矢印の先に 定格電流 15 Aの コンセント 2個 の字：遮断器20 A、電線1.6 mm、15 Aのコンセント2個という図の組合せです。遮断器の定格に対して、電線もコンセントも決まりの範囲に収まっているので、適切な設計です。

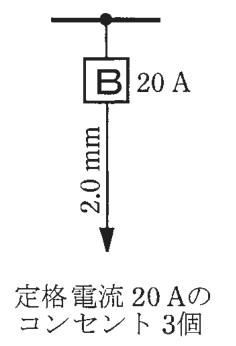

• ハ…20 A，その先の矢印の線に 2.0 mm の字，矢印の先に 定格電流 20 Aの コンセント 3個 の字：20 Aの遮断器に直径2.0 mmの電線と定格20 Aのコンセント3個の組合せです。2.0 mmは必要な1.6 mmより太く、20 Aのコンセントも20 A以下なので、適切です。

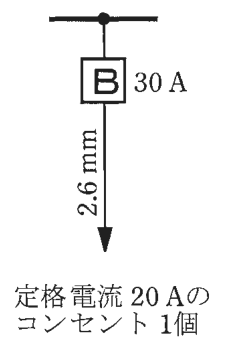

• ニ…30 A，その先の矢印の線に 2.6 mm の字，矢印の先に 定格電流 20 Aの コンセント 1個 の字：30 Aの遮断器に直径2.6 mmの電線と定格20 Aのコンセント1個の組合せです。30 Aの遮断器に必要な2.6 mm以上を満たし、20 Aのコンセントも範囲内なので、適切です。
