令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問10

✓ これが正解ニ

解説

遮断器50 A・14 mm²・コンセント50 Aの組合せだけが整合します。

分岐回路は、配線用遮断器の定格電流を基準に、電線の太さとコンセントの定格電流を組み合わせて決めます。遮断器が電線を過電流から守れるよう、遮断器の定格が大きくなるほど、太い電線と、定格の大きいコンセントが必要になります。

遮断器50 Aの肢は、電線が14 mm²、コンセントが定格50 A1個で、遮断器の定格に見合う太さの電線と、同じ区分の定格のコンセントになっています。問の分岐点から遮断器まで3 m、遮断器からコンセントまで8 m という距離は、この肢の判断を変えません。

他の3肢は、遮断器に対して電線が細すぎるか、コンセントの定格が遮断器の区分に合っていません。20 A の遮断器に30 A のコンセント、30 A の遮断器に2.0 mm の電線、30 A の遮断器に15 A のコンセントがその例です。遮断器の定格に、電線の太さとコンセントの定格を揃える、と覚えます。

ほかの選択肢の解説

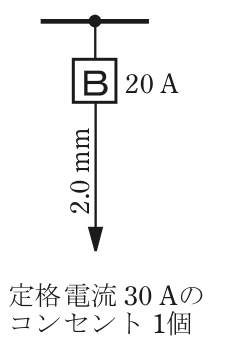

• イ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：20 Aの遮断器の分岐回路に、定格30 Aのコンセントを付ける組合せです。コンセントの定格が遮断器より大きく、遮断器が動かない電流でもコンセントに過大な負担がかかるので、適切ではありません。

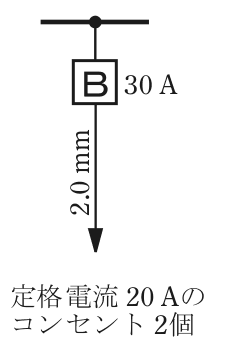

• ロ…30 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 20 Aのコンセント 2個：30 Aの遮断器に対して、電線が2.0 mmでは細すぎます。30 Aの遮断器で守る電線は、それより太い2.6 mm以上が必要で、細い電線では遮断器が動かないまま電線が過熱するおそれがあります。

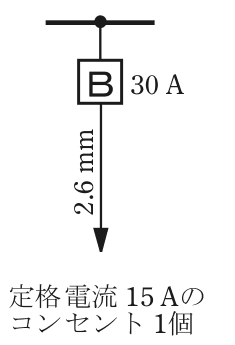

• ハ…30 A，その先の電線の太さ2.6 mm，矢印の先に定格電流 15 Aのコンセント 1個：電線は2.6 mmで足りますが、30 Aの遮断器に定格15 Aのコンセントでは組合せが合いません。30 Aの分岐回路には、20 A以上30 A以下の定格のコンセントを用いる区分になっています。
