令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問17

✓ これが正解ニ蛍光灯の放電を安定させるために用いる。

解説

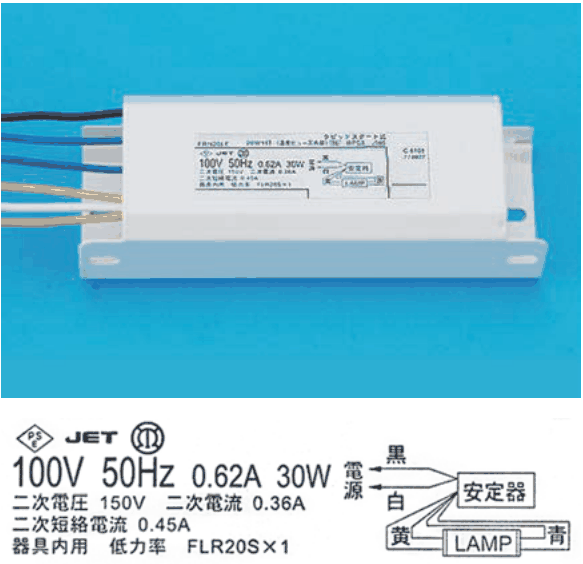

蛍光灯の放電を安定させる安定器の写真です。

この問は、写真の器具の用途を、見た目と表示の字から判断します。白い細長い箱形の器具で、両端に取付け用の金具があり、片側から黒・白・青・黄などの色の電線が出ています。拡大した表示には、結線図があり、電源の黒と白の線から安定器の箱を通って、黄と青の線がLAMP（ランプ）につながる絵が描かれています。表示の中の字にも、FLR20S×1という蛍光灯の名前が見えます。

つまり、蛍光灯と電源の間に入る安定器です。蛍光灯は、いったん放電が始まると電流が増え続ける性質があるので、安定器で電流を制限して放電を安定させます。

手元開閉器は電動機などの近くに付けるスイッチ、電圧を変えるのは変圧器、力率を改善するのは進相コンデンサです。写真の表示には二次電圧の字がありますが、これは安定器の出力側の値で、変圧器の表示ではありません。覚え方は、結線図にランプと安定器の字があれば放電灯の安定器、です。

ほかの選択肢の解説

• イ手元開閉器として用いる。：手元開閉器は、電動機などの近くで電路を入り切りするスイッチです。写真の器具は、結線図が安定器とランプをつなぐ絵で、開閉する接点のある器具ではなく用途が違います。
• ロ電圧を変成するために用いる。：電圧を変成するのは変圧器の役目です。写真の表示に二次電圧の字がありますが、結線図は安定器からランプへつなぐ絵で、電圧を変える器具が主目的であるとは読み取れません。
• ハ力率を改善するために用いる。：力率を改善するのは、電路に並列に入れる進相コンデンサです。写真の表示には低力率の字があり、力率を改善する器具の表示ではないため、この用途とは合いません。
