平成27年度上期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解イ三相回路の相順を調べるのに用いる。

解説

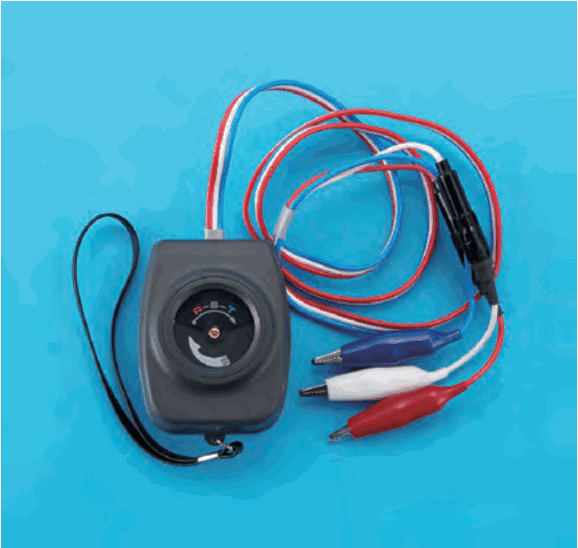

R・S・Tの窓と3本のクリップがある検相器の写真です。

写真の器具は、黒い小さな箱形で、手首に通せるひもが付いています。前面の丸い窓に R・S・T の字と弧状の矢印があり、箱から赤・白・青の3本の線が出て、先に青・白・赤のわにぐちクリップが付いています。

三相交流には、各相の電圧が山を迎える順番（相順）があります。相順が逆になると、三相誘導電動機は回転の向きが逆になります。R・S・T の字は三相の各相を表し、弧状の矢印は回転の向きを示す表示です。3本のクリップを三相の各線につなぐと相順がわかります。この用途の器具が検相器です。

電圧を測る器具は電圧計やテスタ、回転速度を測るのは回転計、軸受けの温度を測るのは温度計と、それぞれ別の器具です。R・S・T と3本のクリップを見たら検相器、と覚えます。

ほかの選択肢の解説

• ロ三相回路の電圧の測定に用いる。：三相回路の電圧の測定には、電圧計やテスタなどを使います。写真の器具には数値の目盛りが見えず、R・S・T と弧状の矢印の窓があるので、電圧を読み取る器具ではありません。
• ハ三相電動機の回転速度の測定に用いる。：回転速度の測定には、回転計を使います。写真の器具には、三相の線につなぐ3本のわにぐちクリップが付いており、軸に当てて回転数を測る器具とは形も用途も違います。
• ニ三相電動機の軸受けの温度の測定に用いる。：軸受けの温度の測定には、温度計などを使います。写真の器具には R・S・T の字と3本のわにぐちクリップがあり、三相回路につないで使う器具で、温度を測るものではありません。
