令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問17

✓ これが正解ロ人の接近による自動点滅器に用いる。

解説

切・自動・連続入と白い窓があるのは、人の接近で点滅する器具。

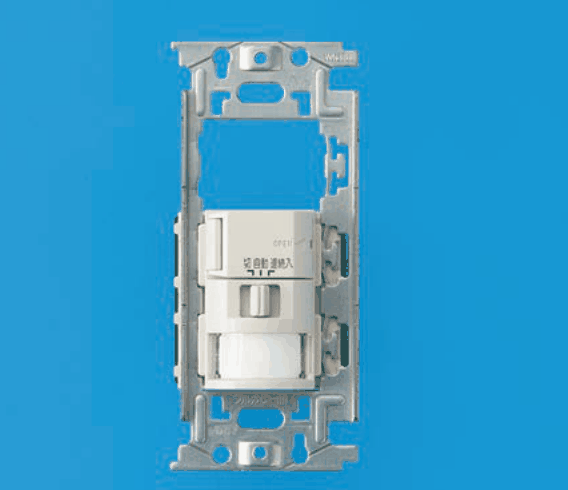

写真の器具は、金属の取付枠に白い埋込形のスイッチが付いていて、上に切・自動・連続入の切替表示とスライド式のつまみ、下に半透明の白い窓があります。この切替表示と窓が決め手です。

下の半透明の窓は、人体から出る熱線を感じる部分（センサ）で、人が近づくと照明を自動で点灯する、人の接近による自動点滅器の特徴です。切は消灯のまま、自動はセンサで入り切り、連続入は常時点灯に切り替える位置を示します。

他の用途の器具は見た目が違います。調光器は明るさを変えるつまみやスライダが中心で、センサの窓はありません。蛍光灯の力率改善は、コンデンサという別の部品の役目です。周囲の明るさで街路灯を自動点滅させる器具は、明るさを感じる光センサ付きで、主に屋外用です。 覚え方は、切・自動・連続入と白い窓がそろえば、人感センサ付きスイッチ、です。

ほかの選択肢の解説

• イ照明器具の明るさを調整するのに用いる。：調光器は、つまみやスライダで照明の明るさを連続的に変える器具です。写真には切・自動・連続入の切替表示と人を感じる窓があり、明るさの調整が目的の器具とは異なります。
• ハ蛍光灯の力率改善に用いる。：蛍光灯の力率改善に使うのは、進相コンデンサという別の機器で、スイッチのような取付枠には付きません。写真は切替表示とセンサ窓の付いた器具なので当てはまりません。
• ニ周囲の明るさに応じて街路灯などを自動点滅させるのに用いる。：街路灯を周囲の明るさで入り切りするのは、光を感じるセンサで動く別の自動点滅器です。写真は人が近づくのを感じる窓の付いた埋込形の器具なので、見た目も用途も違います。
