令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問16

✓ これが正解イ合成樹脂製可とう電線管相互を接続するのに用いる。

解説

同じ形の口が両端にある可とう管用のカップリングです。

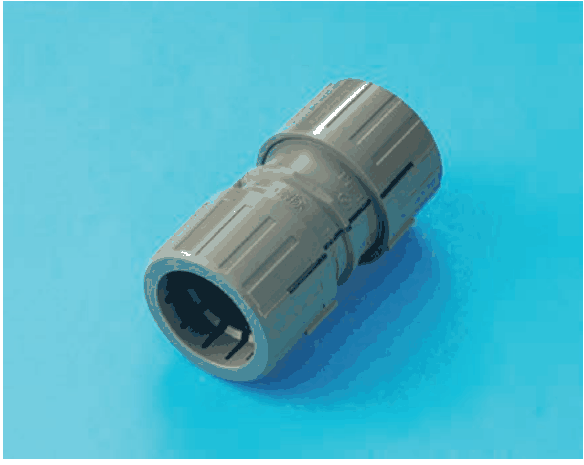

この問は、写真の部品の形から用途を見分けます。写真は灰色の合成樹脂製の筒で、両端の太い部分の外周に縦の溝があり、中央にくびれた輪があります。両端とも同じ形の口が開いています。

両端の口が同じ形なので、同じ種類の電線管どうしをつなぐ部品です。縦溝のある灰色の樹脂製の筒で、管を差し込んで押さえる形のこの部品は、合成樹脂製可とう電線管（PF管）の相互接続に使うカップリングです。

他の肢を中身で比べます。可とう管と硬質ポリ塩化ビニル電線管をつなぐ部品や、鋼製電線管と可とう管をつなぐ部品は、異なる2種類の管をつなぐので、左右の口の形が違うのがふつうです。硬質ポリ塩化ビニル電線管どうしをつなぐ部品は、表面が平らな筒の形のカップリングです。写真に縦溝と中央の輪があることが決め手です。見分け方は、同じ口が両端、縦溝付きなら可とう管どうし、です。

ほかの選択肢の解説

• ロ合成樹脂製可とう電線管と硬質ポリ塩化ビニル電線管(硬質塩化ビニル電線管)とを接続するのに用いる。：可とう管と硬質ポリ塩化ビニル電線管の間を結ぶ部品は、種類の違う管どうしを結ぶため、口の形が左右で異なるのが通例です。写真は口が両端で同形なので、この用途には合いません。
• ハ硬質ポリ塩化ビニル電線管(硬質塩化ビニル電線管)相互を接続するのに用いる。：硬質ポリ塩化ビニル電線管どうしをつなぐカップリングは、縦溝や中央の輪の無い、平らな筒形が一般的です。写真は外周に縦溝があり、可とう管用の特徴を持つので当たりません。
• ニ鋼製電線管と合成樹脂製可とう電線管とを接続するのに用いる。：鋼製電線管と可とう管をつなぐ部品は、金属の部分と樹脂の部分を持つ別の形で、写真のような灰色の合成樹脂だけの筒ではありません。両端が同じ口という点でも当たりません。
