令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問18

✓ これが正解ニ架空線のたるみを調整するのに用いる。

解説

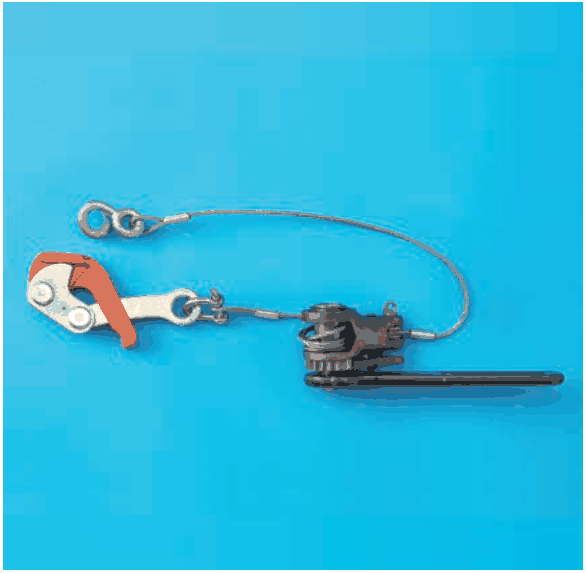

写真は張線器で、架空線のたるみを調整する工具です。

この問は、写真の工具の形から用途を見分けます。写真は、左端に赤いレバー付きのつかみ金具があり、その右に黒い歯車状の巻取り部と長い黒い柄が付いています。巻取り部からはワイヤが出て、先端は輪の付いた金具につながっています。

つかみ金具で電線をつかみ、柄を動かして巻取り部でワイヤを巻き取ると、電線を引っ張る力をかけられます。この形の工具は張線器（はりせんき）と呼ばれ、架空の電線を引き締めて、たるみを調整するのに使います。

他の肢を中身で比べます。電線の支線は、電柱などを引っ張って支える線であって、巻き取る工具ではありません。太い電線を曲げてくせをつける工具は、てこで曲げる別の形をしています。電線管の回転止めには、管をつかむ別の工具を使います。つかみ金具と巻取り部とワイヤの組合せが決め手です。覚え方は、つかんで巻き取る道具は、電線を張る張線器、です。

ほかの選択肢の解説

• イ電線の支線として用いる。：電線の支線は、電柱などを引っ張って支えるために張る線のことで、工具ではありません。写真はつかみ金具と巻取り部を持つ工具なので、支線そのものとして使うものではありません。
• ロ太い電線を曲げてくせをつけるのに用いる。：太い電線にくせを付けるのは、てこで曲げ加工をする別の工具の役目です。写真のものは、つかみ金具で電線を挟みワイヤを巻き取る構造で、曲げ加工を行うものではありません。
• ハ施工時の電線管の回転等すべり止めに用いる。：施工時の電線管の回転等のすべり止めに使うのは、管をしっかりつかむ別の形の工具です。写真の工具は、ワイヤを巻き取って引っ張る構造で、管を押さえる用途とは違います。
