平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ハリモコン配線のリレーとして用いる。

解説

主回路側と操作側の端子があり、リモコンリレーです。

リモコン配線は、スイッチ側に低い電圧の細い配線を使い、照明などの大きな電流の入り切りは、器具側のリレーで行う方式です。リレーとは、小さな電気信号で接点（回路を入り切りする部分）を開閉する器具のことです。

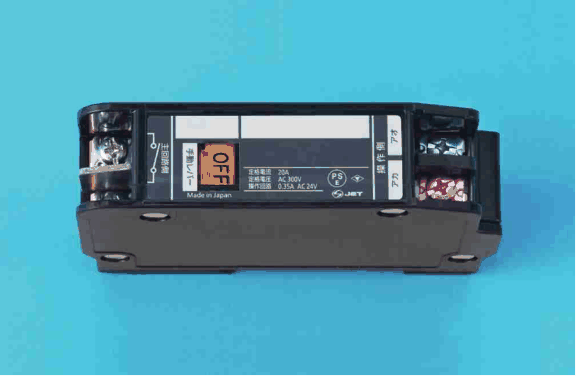

写真の器具は、黒く細長い形で、左端に主回路側と書かれた端子と接点の記号があり、右端に操作側と書かれた、アオ・アカの字の付いた2つの端子があります。中央にはOFFの表示と手動レバーの字があり、定格電流20 A・AC 300 Vと、操作回路0.35 A・AC 24 Vの表示もあります。主回路と操作回路が分かれた端子構成なので、リモコンリレーと判断できます。

セレクタスイッチはリレーを操作する側のスイッチ、変圧器は電圧を変える器具で、主回路側・操作側の端子の字とは合いません。主回路側と操作側の端子があればリレー、と覚えます。

ほかの選択肢の解説

• イリモコンリレー操作用のセレクタスイッチとして用いる。：セレクタスイッチは、リモコンリレーへ信号を送る操作側で使うスイッチで、写真の器具のような端子の区分は持ちません。写真の器具は主回路側の端子と手動レバーを備え、接点を開閉する側の器具です。
• ロリモコン配線の操作電源変圧器として用いる。：操作電源変圧器は、リモコン配線の低い電圧を作る器具で、電源側と出力側の端子と電圧の表示を持ちます。写真の器具には主回路側と操作側の表示、接点の記号があり、変圧器にはあたりません。
• ニリモコン用調光スイッチとして用いる。：リモコン用調光スイッチは、リモコン配線の中で照明の明るさを調節するためのスイッチです。写真には明るさを調節する部分は見えず、主回路側の接点と手動レバーのあるリレーの形をしています。
