平成26年度下期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ニリモコン配線の操作電源変圧器として用いる。

解説

100Vを24Vに下げる変圧器で、リモコン用の操作電源です。

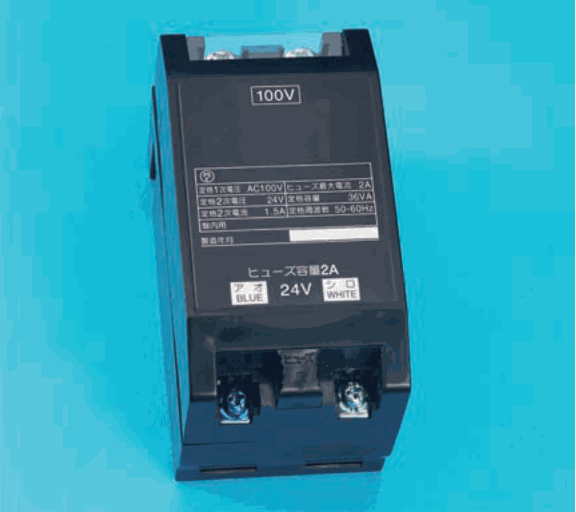

写真の器具の銘板には、定格1次電圧 AC100V、定格2次電圧 24V、定格容量 36VA、ヒューズ容量 2A などの字があります。1次側の100Vを2次側の24Vに下げる、変圧器（電圧を変える器具）の銘板です。

リモコン配線は、リレーやスイッチを低い電圧（24Vなど）で動かす配線です。その低い電圧を作る変圧器が写真の器具で、リモコン配線の操作電源変圧器として用います。

他の器具と比べます。リモコンリレーは、リモコン配線の信号を受けて電灯などの回路を入り切りするリレーです。操作用スイッチや調光スイッチは、人が操作して信号を送る器具で、電圧を変えるはたらきはありません。覚え方は、銘板に1次100V・2次24Vとあれば変圧器、です。

ほかの選択肢の解説

• イリモコンリレー操作用のスイッチとして用いる。：リモコンリレーを操作するスイッチは、人が押して信号を送る器具です。写真の銘板には1次100V・2次24V・容量36VA とあり、これは電圧を変える変圧器の特徴で、スイッチではありません。
• ロリモコン用調光スイッチとして用いる。：リモコン用の調光スイッチは、明るさを手で調節する操作器具です。写真の銘板にあるのは1次電圧100V と2次電圧24V で、電圧を下げる変圧器の表示です。
• ハリモコン配線のリレーとして用いる。：リモコンリレーは、信号を受けて回路を開閉するリレーです。写真の銘板に並ぶ2次電圧24V や定格容量36VA は変圧器の仕様の書き方であり、リレーの用途を示す内容ではありません。
