令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問17

✓ これが正解イ器具等を取り付けるための基準線を投影するために用いる。

解説

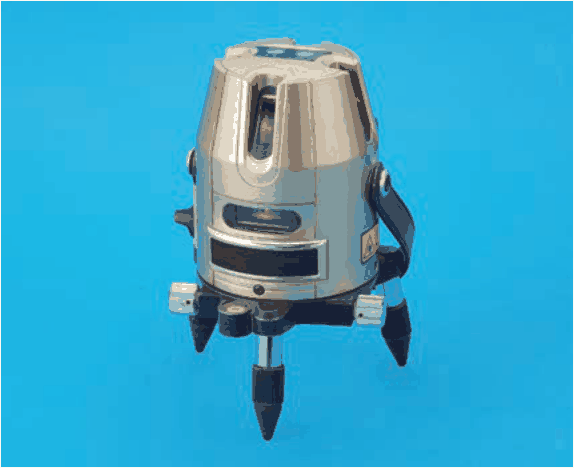

基準線を投影する墨出し器の写真。用途は基準線の投影。

写真の見分けどころは、金色の円筒形の本体の側面に縦長と横長の窓が開いていること、そして黒い3本脚の台に載せて立てる形をしていることです。この形は、窓から光の線を出して、壁や床に基準線を映す器具、いわゆるレーザー墨出し器です。電気工事では、器具を取り付ける高さや位置をそろえる基準線を出すために使います。

他の用途の器具は、形が異なります。照度計は光を受けるセンサーを備えた小型の測定器、振動を確かめる器具は振動を数値で示す測定器、作業用の照明は光を広げる灯具の形をしています。三脚の台に据えた、窓のある円筒は、基準線を投影する器具に当たります。

覚え方は、窓の開いた円筒に三脚、これは基準線を映す墨出し器、です。

ほかの選択肢の解説

• ロ照度を測定するために用いる。：照度計は光を受けるセンサーを備えた小型の測定器で、手に持つか置いて使います。三脚の台に載せて立てる円筒形の写真の器具とは形が違い、照度を測る用途ではありません。
• ハ振動の度合いを確かめるために用いる。：振動の度合いを確かめる器具は、測定する対象に当てて数値を読み取る測定器です。写真は三脚の台に据えた円筒形で窓があり、振動を測る器具の形ではありません。
• ニ作業場所の照明として用いる。：作業場所の照明にするなら、光を前に広げる灯具の形をしているはずです。写真の器具は側面に細長い窓があり、三脚の台に載せる構造で、照明器具の形とは異なります。
