令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問17

✓ これが正解ニ低圧進相コンデンサ

解説

ラベルの50 μFと三相200 Vから、低圧進相コンデンサです。

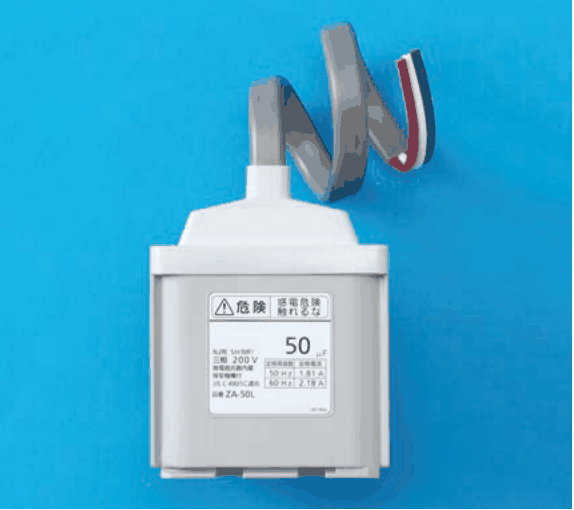

写真の決め手は、正面のラベルの文字です。50 μF という静電容量（電気をためる量を表す単位がマイクロファラド）、三相 200 V、50 Hz と60 Hz それぞれの定格電流が書かれ、線が赤・白・黒の3本です。これは三相の電路につなぐコンデンサの表示で、低圧進相コンデンサと判断できます。

進相コンデンサは、電動機などの誘導性の負荷で遅れる電流の位相を進めて、力率を改善する機器です。静電容量〔μF〕が表示の主役になるのが、他の機器と違うところです。

他の機器の見分け方は、水銀灯用安定器が鉄心にコイルを巻いた機器でランプの電力〔W〕などを表示すること、変流器が大きな電流を小さな電流に変える機器で、電線を通す穴のある形が多いこと、ネオン変圧器が数千Vの高い電圧をつくる変圧器で二次電圧を表示することです。容量を示すμFの表示を見たら、コンデンサと覚えます。

ほかの選択肢の解説

• イ水銀灯用安定器：水銀灯用安定器の銘板には、使うランプの電力〔W〕や電源電圧・周波数が書かれます。写真のラベルにある50 μFという静電容量の表示は、安定器ではなくコンデンサに見られる特徴です。
• ロ変流器：変流器は、大きな電流を測定用の小さな電流に変える機器で、電流の比（変流比）が表示され、電線を通す穴のある形が目印です。写真のラベルには静電容量が書かれており、当てはまりません。
• ハネオン変圧器：ネオン変圧器は、ネオン管を点灯するため数千Vの高電圧を二次側につくる変圧器で、二次電圧が表示されます。写真には静電容量50 μFの表示があり、変圧器の表示とは合いません。
