令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問10

✓ これが正解ニ

解説

20 A遮断器・2.0 mm・定格20 Aのコンセント2個が決まりに合います。

分岐回路は、配線用遮断器の定格に合わせて、電線の太さとコンセントの定格電流の組合せが決まっています。遮断器が大きな電流まで通す設定なのに、細い電線や定格の小さいコンセントがつながっていると、そちらが先に過熱する恐れがあるためです。

組合せの決まりは、遮断器が20 Aなら電線は直径1.6 mm以上でコンセントは20 A以下、30 Aなら電線は直径2.6 mm以上（断面積5.5 mm²以上）でコンセントは20 A以上30 A以下です。

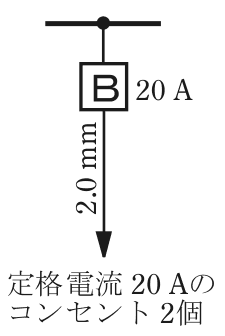

遮断器20 A・電線2.0 mm・定格20 Aのコンセント2個の図は、電線が1.6 mm以上で、コンセントも20 A以下なので、この条件に当てはまります。分岐点から遮断器まで3 m、遮断器からコンセントまで8 mという距離は、この組合せの判断には影響しません。 覚え方は、遮断器20 Aは1.6 mm・コンセント20 A以下、30 Aは2.6 mm・コンセント20〜30 A、です。

ほかの選択肢の解説

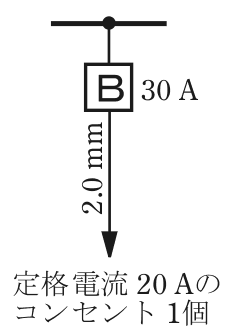

• イ…30 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 20 Aのコンセント 1個：遮断器30 Aに直径2.0 mmの電線をつなぐ組合せです。30 Aの分岐回路には直径2.6 mm以上が必要で、2.0 mmでは細すぎます。定格20 Aのコンセント自体は30 Aの回路で使えます。

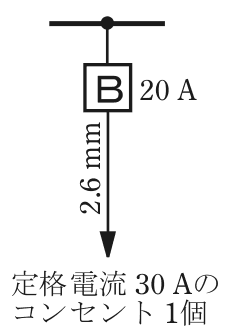

• ロ…20 A，その先の電線の太さ2.6 mm，矢印の先に定格電流 30 Aのコンセント 1個：遮断器20 Aに、定格30 Aのコンセントをつなぐ組合せです。20 Aの分岐回路につなぐコンセントは20 A以下なので、定格が大きすぎます。電線2.6 mmは太さとして十分です。
• ハ…30 A，その先の電線の太さ5.5 mm²，矢印の先に定格電流 15 Aのコンセント 2個：遮断器30 Aと断面積5.5 mm²の電線は適切ですが、定格15 Aのコンセント2個が合いません。30 Aの分岐回路のコンセントは20 A以上30 A以下で、15 Aでは小さすぎます。
