令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問10

✓ これが正解ニ

解説

20Aの遮断器・2.0mm・20Aコンセント2個の組合せが適切です。

分岐回路は、配線用遮断器の定格に合わせて、電線の太さとコンセントの定格を決める決まりです。遮断器の定格が大きいほど、太い電線と、大きな定格のコンセントが求められます。肢の図は、遮断器の定格、電線の太さ、コンセントの定格と個数を並べたものです。

20 Aの配線用遮断器の分岐回路では、電線は直径1.6 mm以上、コンセントは20 A以下です。30 Aの配線用遮断器の分岐回路では、電線は直径2.6 mm以上（断面積では5.5 mm²以上）、コンセントは20 A以上30 A以下とされています。

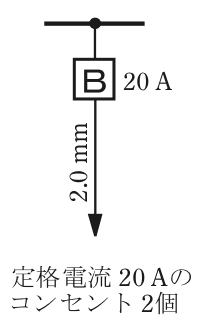

20 Aの遮断器に直径2.0 mmの電線、定格20 Aのコンセント2個をつなぐ組合せは、電線の太さもコンセントの定格もこの範囲に収まります。30 Aの遮断器に15 Aのコンセントを付けるものや、20 Aの遮断器に30 Aのコンセントを付けるものは、定格の組合せが合いません。

覚え方は、遮断器20 Aなら電線1.6 mm・コンセント20 A以下、30 Aなら2.6 mm・20〜30 Aです。

ほかの選択肢の解説

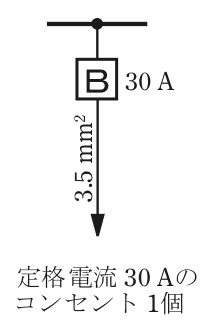

• イ…30 A，その先の電線の太さ3.5 mm²，矢印の先に定格電流 30 Aのコンセント 1個：30 Aの遮断器に3.5 mm²の電線の組合せです。30 Aの遮断器には直径2.6 mm（断面積5.5 mm²）以上の電線が必要で、3.5 mm²では細すぎ、過電流で電線が傷むおそれがあります。

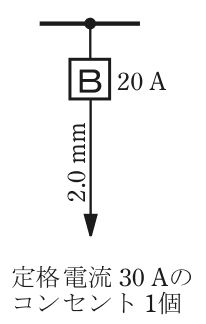

• ロ…20 A，その先の電線の太さ2.0 mm，矢印の先に定格電流 30 Aのコンセント 1個：20 Aの遮断器に定格30 Aのコンセントを付ける組合せです。20 Aの遮断器の分岐回路に付けられるコンセントは20 A以下で、定格が合わない決まりになっています。

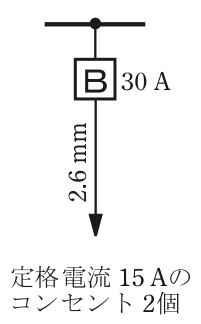

• ハ…30 A，その先の電線の太さ2.6 mm，矢印の先に定格電流 15 Aのコンセント 2個：30 Aの遮断器に15 Aのコンセントを2個付ける組合せです。電線は2.6 mmで足りますが、30 Aの分岐回路のコンセントは20 A以上30 A以下でなければならず、15 Aは定格が合いません。
