令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問10

✓ これが正解ロ

解説

20 A・2.0 mm・20 Aコンセントが決まりに合う組合せです。

分岐回路では、配線用遮断器の定格に合わせて、電線の太さとコンセントの定格電流を選びます。遮断器が流してよい電流に、電線とコンセントが耐えられるようにするためです。

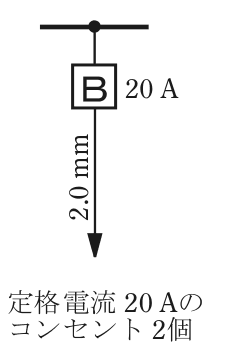

決まりの要点は、20 Aの遮断器なら電線は直径1.6 mm以上でコンセントは20 A以下、30 Aの遮断器なら電線は直径2.6 mm以上（断面積5.5 mm²以上）でコンセントは20 A以上30 A以下です。遮断器20 A・電線2.0 mm・定格20 Aのコンセント2個の図は、電線が1.6 mm以上、コンセントが20 A以下で、すべてに合います。分岐点から遮断器まで3 m、遮断器からコンセントまで8 mという距離は、この組合せの判断には影響しません。

覚え方は、遮断器20 Aは1.6 mm以上・コンセント20 A以下、遮断器30 Aは2.6 mm以上・コンセント20〜30 A、です。

ほかの選択肢の解説

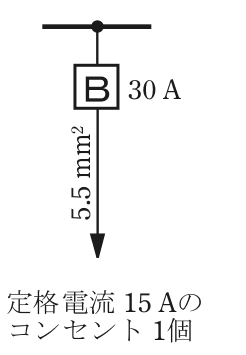

• イ…30 A，電線5.5 mm²，定格電流15 Aのコンセント1個：30 Aの遮断器に5.5 mm²の電線は足りています。しかし、定格15 Aのコンセントは、30 Aの回路につなぐ器具としては小さく、20 A以上30 A以下とする決まりに合いません。

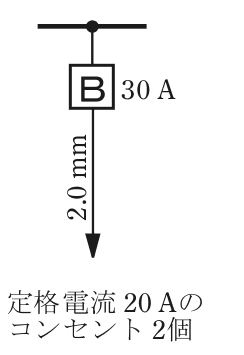

• ハ…30 A，電線2.0 mm，定格電流20 Aのコンセント2個：30 Aの遮断器に、直径2.0 mmの電線をつなぐ組合せです。30 Aの回路の電線は2.6 mm以上が必要で、2.0 mmでは細すぎるため、電線が先に過熱する恐れがあります。

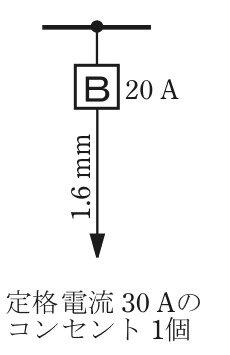

• ニ…20 A，電線1.6 mm，定格電流30 Aのコンセント1個：20 Aの遮断器と直径1.6 mmの電線は合っています。しかし、定格30 Aのコンセントは20 Aの回路には大きすぎ、20 A以下とする決まりに合わないので、不適切な組合せです。
