令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問10

✓ これが正解ハ

解説

40 A・8 mm²・30 Aコンセントが決まりに合う組合せです。

分岐回路は、配線用遮断器の定格に合わせて、電線の太さとコンセントの定格電流の組合せが決まっています。遮断器がそこまでの電流を流す設定なのに、細い電線や定格の小さいコンセントがつながっていると、そちらが先に過熱する恐れがあるためです。

組合せの決まりは、遮断器20 Aなら電線は直径1.6 mm以上でコンセントは20 A以下、30 Aなら電線は直径2.6 mm以上（断面積5.5 mm²以上）でコンセントは20 A以上30 A以下、40 Aなら電線は断面積8 mm²以上でコンセントは30 A以上40 A以下です。

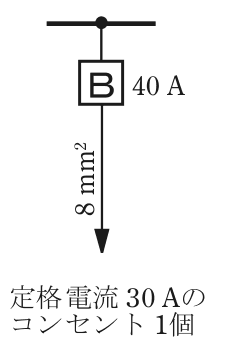

遮断器40 A・電線8 mm²・定格30 Aのコンセント1個の図は、この3つの条件にすべて当てはまります。分岐点から遮断器まで3 m、遮断器からコンセントまで8 mという距離は、この組合せの判断には影響しません。 覚え方は、遮断器20 A・30 A・40 Aに対して、電線は1.6 mm・2.6 mm・8 mm²、です。

ほかの選択肢の解説

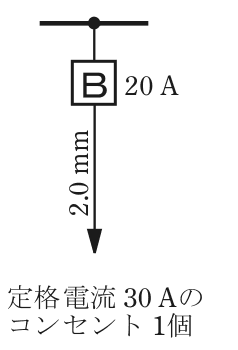

• イ…20 A，電線2.0 mm，定格電流30 Aのコンセント1個：遮断器20 Aに、定格30 Aのコンセントをつなぐ組合せです。20 Aの分岐回路には20 A以下のコンセントを使う決まりなので、定格が大きすぎます。電線の2.0 mm自体は条件を満たしています。

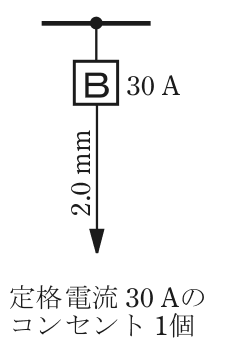

• ロ…30 A，電線2.0 mm，定格電流30 Aのコンセント1個：遮断器30 Aに、直径2.0 mmの電線をつなぐ組合せです。30 Aの分岐回路では電線は直径2.6 mm以上が必要で、2.0 mmでは細すぎ、30 Aまで流れうる回路で過熱する恐れがあります。

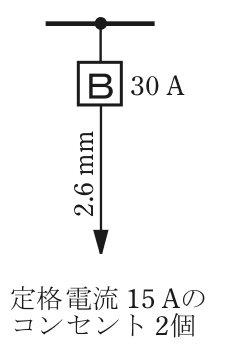

• ニ…30 A，電線2.6 mm，定格電流15 Aのコンセント2個：遮断器30 Aと直径2.6 mmの電線は適切ですが、定格15 Aのコンセント2個が合いません。30 Aの分岐回路につなぐコンセントは20 A以上30 A以下で、15 Aは小さすぎます。
