令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問10

✓ これが正解ニ

解説

20 A遮断器・2.0 mm・20 Aコンセントの組合せだけが適切です。

分岐回路（配線用遮断器から先の、電線とコンセントの回路）では、配線用遮断器の定格電流に合わせて、電線の太さとコンセントの定格電流が決められています。遮断器が大きすぎて電線が細いと、電線が過熱しても遮断器が切れないおそれがあるからです。

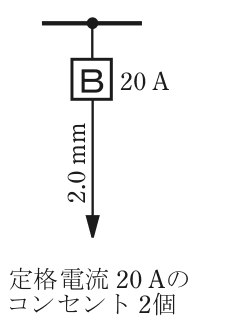

20 Aの配線用遮断器の分岐回路では、電線は直径1.6 mm以上、コンセントは20 A以下が決まりです。20 Aの遮断器に直径2.0 mmの電線、定格電流20 Aのコンセント2個とする組合せは、この決まりに合っています。

ほかの組合せは、どれかが遮断器の定格に合いません。30 Aの遮断器で2.0 mmの電線とする組合せは電線が細すぎます。20 Aの遮断器に30 Aのコンセントでは、コンセントの定格が遮断器の決まりより大きすぎます。30 Aの遮断器に15 Aのコンセントも、使えるコンセントの範囲に入りません。覚え方は、遮断器・電線・コンセントの3つを一組で合わせる、です。

ほかの選択肢の解説

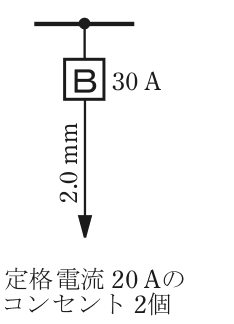

• イ…30 A，電線 2.0 mm の矢印の先に 定格電流 20 Aの コンセント 2個 の字：この組合せは、電線の太さが問題です。30 Aの遮断器の先には直径2.6 mm以上の電線が求められ、2.0 mmでは細すぎて、遮断器が切れる前に電線が熱くなるおそれがあります。

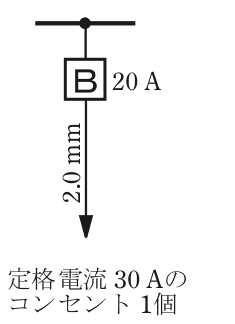

• ロ…20 A，電線 2.0 mm の矢印の先に 定格電流 30 Aの コンセント 1個 の字：この組合せは、コンセントの定格が合いません。20 Aの遮断器につなぐ分岐回路で使えるのは定格20 A以下のコンセントで、定格30 Aのものは取り付けられない決まりです。

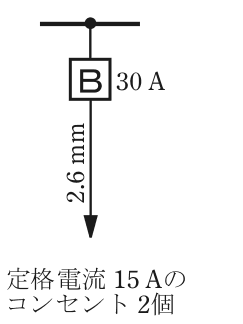

• ハ…30 A，電線 2.6 mm の矢印の先に 定格電流 15 Aの コンセント 2個 の字：この組合せは、30 Aの遮断器に対して定格15 Aのコンセントが小さすぎます。30 Aの遮断器の枝回路に付けるコンセントは、20 A以上30 A以下の範囲とされ、15 Aは外れます。
