令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問10

✓ これが正解イ

解説

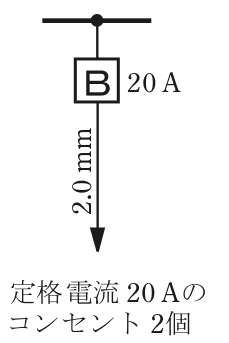

20 A遮断器・2.0 mm・20 Aコンセント2個の組合せが適切です。

分岐回路は、配線用遮断器（過電流が流れると自動で電路を切る装置）の定格電流に応じて、使える電線の太さと、つなぐコンセントの定格電流が決まっています。遮断器の定格が大きいほど、太い電線が必要になり、コンセントの定格も大きいものを使います。

20 Aの配線用遮断器の回路は、直径1.6 mm以上の電線と、20 A以下のコンセントが使えます。30 Aの遮断器の回路は、直径2.6 mm以上の電線と、定格20 A以上30 A以下のコンセントです。分岐点から遮断器までの3 mは、どの肢でも同じ条件なので、決め手にはなりません。

これを4つの図に当てはめます。20 A・2.0 mm・20 Aコンセント2個の肢だけが、電線もコンセントも適合します。他は、30 Aで2.0 mmは細すぎる、20 Aで30 Aのコンセントは大きすぎる、30 Aで15 Aのコンセントは範囲外、のどれかです。 覚え方は、20 Aは1.6 mm以上と20 A以下、30 Aは2.6 mm以上と20〜30 A、です。

ほかの選択肢の解説

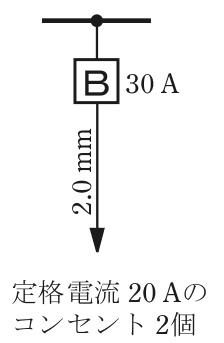

• ロ…30A，その先の電線の太さ2.0mm，矢印の先に定格電流 20Aのコンセント 2個：30 A の遮断器には、直径2.6 mm以上の電線が必要です。2.0 mmの電線は、遮断器が切れる前に30 A近くまで流れて過熱するおそれがあり、この太さでは遮断器の定格に対して細すぎます。

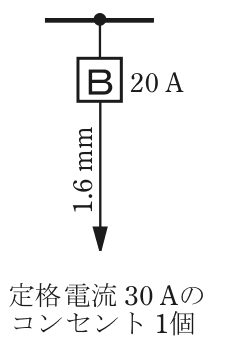

• ハ…20A，その先の電線の太さ1.6mm，矢印の先に定格電流 30Aのコンセント 1個：20 A の遮断器の回路につなぐコンセントは20 A以下です。30 Aのコンセントを付けると、30 A用の器具が差し込まれても20 Aの回路では電流が足りず、遮断器が働いて使えません。回路の能力より大きい定格のコンセントは付けません。

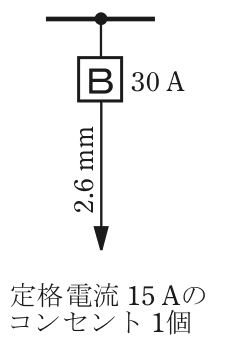

• ニ…30A，その先の電線の太さ2.6mm，矢印の先に定格電流 15Aのコンセント 1個：30 A の遮断器の回路は、電線が2.6 mm以上で、コンセントは20 A以上30 A以下とします。この肢の電線は適合しますが、15 Aのコンセントは定格が小さく、範囲に入りません。
