平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問8

✓ これが正解ハ80

解説

電動機40 A×1.25＋電熱器30 A＝80 Aです。

幹線の太さは、幹線に流れる電流の最大値（設計電流）から決めます。電動機は始動のときに大きな電流が流れるので、電動機の定格電流の合計に1.25倍をする決まりがあります（電動機の合計が50 A以下の場合）。電熱器などは、そのまま足します。

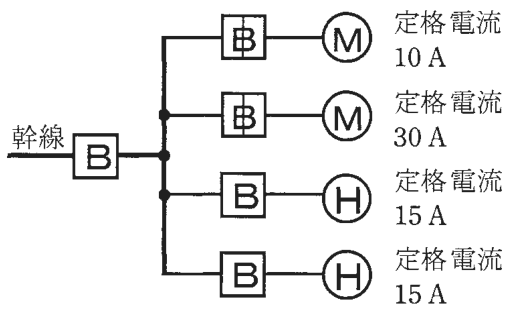

図の負荷は、電動機が10 Aと30 Aで合計40 A、電熱器が15 Aと15 Aで合計30 Aです。図の中の遮断器の記号に定格の字はなく、書かれている電流は負荷の定格電流なので、そのまま使います。電動機の合計40 Aは50 A以下なので、1.25×40＝50 Aです。電熱器の30 Aを加えると、50＋30＝80 Aになります。需要率が100％なので、割り引かずに全部を数えます。

覚え方は、電動機は合計に1.25倍して、電熱器などはそのまま足す、です。

ほかの選択肢の解説

• イ70：70 Aは、電動機40 Aと電熱器30 Aを1.25倍せずにそのまま足した値です。電動機は始動電流が大きいため、合計に割増しをする決まりがあり、この計算では不足します。
• ロ74：74 Aは、電動機の合計40 Aに1.1倍を掛けて電熱器の30 Aを足した値です。1.1倍は電動機の合計が50 Aを超える場合の割増しで、この図は40 Aなので1.25倍を使います。
• ニ150：150 Aは、図の負荷の電流10・30・15・15 Aや、それに割増しをした計算のどれからも導けない値です。幹線の太さを決める電流が、負荷の合計を大きく超える理由はありません。
