令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問10

✓ これが正解ハ

解説

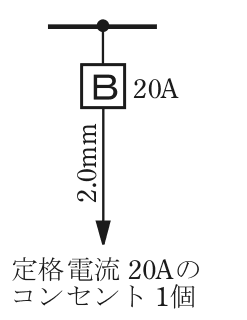

20 A遮断器・2.0 mm・20 Aコンセントの組合せです。

分岐回路では、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格電流が決まっています。配線用遮断器は、電線が過熱する前に電路を切る保護装置です。遮断器の定格が大きいほど、太い電線が必要で、つなげるコンセントも限られます。

定格20 Aの配線用遮断器の分岐回路は、電線が直径1.6 mm 以上、コンセントは20 A 以下です。定格30 A の場合は、電線が直径2.6 mm 以上、コンセントは20 A 以上30 A 以下です。

これを4つの図に当てはめます。20 A・2.0 mm・20 Aコンセント1個の組合せは、電線が1.6 mm 以上でコンセントも20 A 以下なので、基準に合います。20 A 遮断器に30 Aのコンセントを付ける組合せは、コンセントの定格が大きすぎます。30 A 遮断器に2.0 mm の電線は細すぎ、30 A 遮断器に15 Aのコンセントは基準の範囲外です。

覚え方は、20 A は 1.6 mm と20 A以下、30 A は 2.6 mm と20〜30 A の2組を押さえることです。

ほかの選択肢の解説

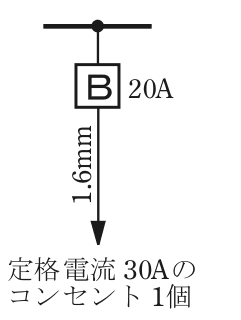

• イ…20A，その先の電線の太さ1.6mm，矢印の先に定格電流 30Aのコンセント 1個：20 Aの遮断器の分岐回路に付けられるコンセントは、定格20 A以下と決められています。30 Aのコンセントは回路の遮断器より大きな定格で、30 A用の機器を差し込んでも回路の側が20 Aで切れるなど、回路と器具の定格が合いません。

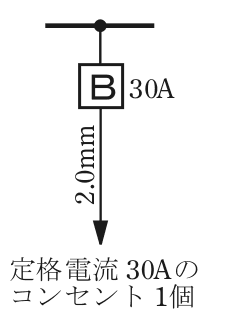

• ロ…30A，その先の電線の太さ2.0mm，矢印の先に定格電流 30Aのコンセント 1個：30 Aの遮断器には、直径2.6 mm以上の電線が必要です。直径2.0 mmの電線は、30 Aの電流が流れても切れない遮断器に対しては細く、過熱のおそれがあります。

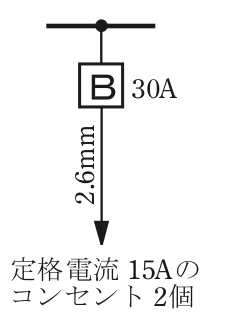

• ニ…30A，その先の電線の太さ2.6mm，矢印の先に定格電流 15Aのコンセント 2個：30 A遮断器に直径2.6 mmの電線は適合しますが、コンセントが15 Aです。30 Aの遮断器の回路には、定格が20 A以上30 A以下のコンセントを付ける決まりで、範囲外です。
