令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問18

✓ これが正解イ硬質ポリ塩化ビニル電線管の曲げ加工に用いる。

解説

ガストーチは硬質塩ビ管を温めて曲げる工具です。

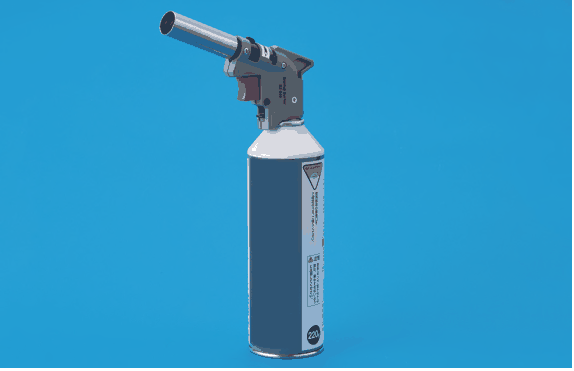

写真の工具の見分けどころは、ボンベと火口です。紺色の円筒形のボンベ（220 g の表示）の上に、金属の筒状の火口と赤いレバーが付いています。レバーでガスを出し、火口から炎を出して使う、ガストーチと呼ばれる加熱の工具です。

硬質ポリ塩化ビニル電線管は、熱を加えると軟らかくなる性質があります。そこで、ガストーチなどで管を均等に温めて軟らかくし、曲げ加工をします。冷えると、曲げた形のまま固まります。

他の用途の工具は別にあります。金属管（鋼製電線管）の曲げ加工は、炎ではなく、パイプベンダという専用の工具で行います。合成樹脂製可とう電線管は、もともと手で曲げられる管で、加熱は要りません。ライティングダクトは、金属製のレール状の材料で、向きを変えるときは専用の継手などを使い、炎で曲げる材料ではありません。

覚え方は、ボンベに火口が付いた工具は、熱で軟らかくなる塩ビ管を曲げるための道具、です。

ほかの選択肢の解説

• ロ合成樹脂製可とう電線管の接続加工に用いる。：合成樹脂製可とう電線管は、波形の管で、手でそのまま曲げられます。接続にも炎で温める必要はなく、ガストーチは使いません。写真の工具の用途ではありません。
• ハライティングダクトの曲げ加工に用いる。：ライティングダクトは配線用のレール状の部材で、方向を変えたいときは曲がった形の専用部品に取り替えます。炎で曲げて整形するものではなく、トーチの用途と合いません。
• ニ金属管(鋼製電線管)の曲げ加工に用いる。：金属管（鋼製電線管）は、パイプベンダという専用の工具で曲げます。金属は炎で軟らかくして曲げる材料ではないため、ガストーチを使う工事とは異なります。
