令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問18

✓ これが正解イ硬質ポリ塩化ビニル電線管の曲げ加工に用いる。

解説

炎の出る携帯形のトーチランプは、硬質塩ビ管の曲げ加工用です。

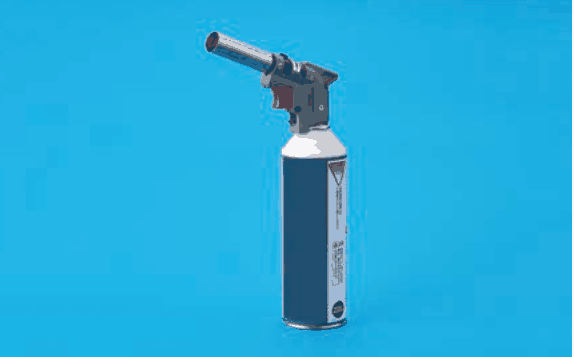

写真の決め手は、缶の上に付いた金属の筒状の口です。缶（ガスボンベ）に、レバーのついた本体と、炎を出す筒が付いた器具で、トーチランプ（ガストーチ）です。炎で管をあぶって軟らかくし、曲げるときに用います。

電気工事で、この加熱して曲げる方法をとるのは、硬質ポリ塩化ビニル電線管です。硬質ポリ塩化ビニル電線管は、熱すると軟らかくなる性質があり、加熱しながら曲げ加工をします。

他の管と比べると、金属管（鋼製電線管）はパイプベンダで曲げ、合成樹脂製可とう電線管は管自体が自由に曲がるので曲げ加工用の工具を使いません。ライティングダクトも、炎で曲げる材料ではありません。炎で温めるのは硬質ビニル管の曲げ、と覚えます。

ほかの選択肢の解説

• ロ金属管(鋼製電線管)の曲げ加工に用いる。：金属管（鋼製電線管）の曲げ加工には、パイプベンダを使います。炎で温めて曲げる方法ではなく、曲げ型に当てて力で曲げるため、写真の工具の用途にはあたりません。
• ハ合成樹脂製可とう電線管の曲げ加工に用いる。：合成樹脂製可とう電線管は、蛇腹状で手でも曲がる管で、曲げるために炎で加熱する必要がありません。写真の工具は、可とう管の曲げ加工に用いるものではありません。
• ニライティングダクトの曲げ加工に用いる。：ライティングダクトは、天井などに取り付けて照明器具の位置を変えられるようにする、レール状の配線材料です。炎をあてて曲げ加工をする材料ではなく、写真の工具の用途とも合いません。
