令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問17

✓ これが正解ロ線付防水ソケット

解説

電線が付いた円筒形の受け口の写真は、線付防水ソケットです。

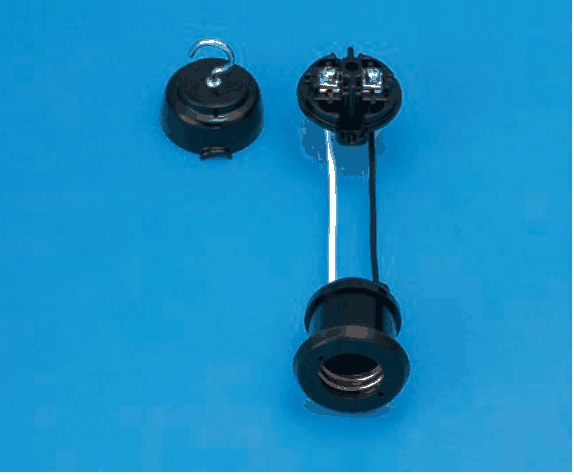

写真は、黒い樹脂製の器具で、丸いふたと、金属の端子が2つ見える丸い部品、そこから白と黒の電線2本が出て、下の黒い円筒形の受け口につながっています。この受け口の内側には金属のねじ山があり、電球の口金をねじ込む構造です。電線が最初から付いている円筒形の受け口、という点が決め手です。

このように、電線が付いた受け口と、それを覆うふたや端子部で構成された器具は、線付防水ソケットです。屋外などで、水気のかかりやすい場所に電球を取り付けるときに使うものです。

他の名前とは、構造で見分けます。キーソケットは、側面に回すつまみのスイッチがあり、プルソケットは、ひもを引いて入り切りするスイッチが付いています。ランプレセプタクルは、天井などに取り付けて電球を受ける器具で、電線を先に付けた形ではありません。 覚え方は、スイッチが無く、電線付きの円筒形の受け口は線付防水ソケット、です。

ほかの選択肢の解説

• イキーソケット：キーソケットは、側面に回すつまみ（キー）があり、電球の入り切りをその場でできるソケットです。写真には、つまみのスイッチ部分が見当たらないので、当てはまりません。
• ハプルソケット：プルソケットは、ひもを引いて入り切りするスイッチが付いたソケットです。写真の器具には、ひもや、それを引くスイッチ部分が見当たらず、電線の付いた受け口が中心なので、違います。
• ニランプレセプタクル：ランプレセプタクルは、天井や壁などに取り付けて電球を受ける、簡素な受け口の器具です。写真は電線が付いた受け口とふた・端子部の組合せなので、この器具とは形が違います。
