令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問18

✓ これが正解ロ鉄板の穴あけに使用する。

解説

ホールソで、鉄板の穴あけに使います。

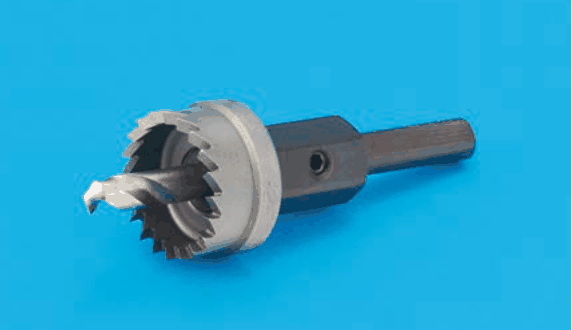

写真の工具は、先端の中央にドリルの刃が出ていて、その周りに縁に細かい鋸歯が並んだ円筒状のカップが付いています。後ろは六角形の軸で、電気ドリルにくわえさせます。これはホールソで、薄い板に大きな丸い穴をあけるための工具です。

中央のドリルの刃が位置を決め、周りの鋸歯が円形に板を切り抜いていきます。写真のカップは金属色で歯が細かく、鉄板に穴をあける用途に向いています。

金属管の切り口の面取りにはリーマ、木柱の穴あけには木工用のドリルやきり、コンクリート壁の穴あけには先端が硬いコンクリート用のドリルを使います。いずれも写真の形とは違います。覚え方は、中央にドリルの刃、周りに丸い歯のカップがあればホールソ、です。

ほかの選択肢の解説

• イ金属管切り口の面取りに使用する。：金属管の切り口の面取りに使うのは、管の内側を削るリーマなどの工具です。写真は丸い歯のカップが板を切り抜く形で、面取りの工具とは形が違います。
• ハ木柱の穴あけに使用する。：木柱の穴あけには、木材用のドリルやきりを使います。写真は歯の細かい金属色のカップで、板を丸く切り抜く形なので、木柱に穴をあける工具ではありません。
• ニコンクリート壁の穴あけに使用する。：コンクリート壁の穴あけには、先端が硬く、砕きながら進む専用のドリルを使います。写真のような、縁に鋸歯の並ぶカップは、板を切り抜く工具なので当てはまりません。
