令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問18

✓ これが正解ニ架空線のたるみを調整するのに用いる。

解説

つかみ金具とワイヤを巻き取る工具は、架空線のたるみ調整用。

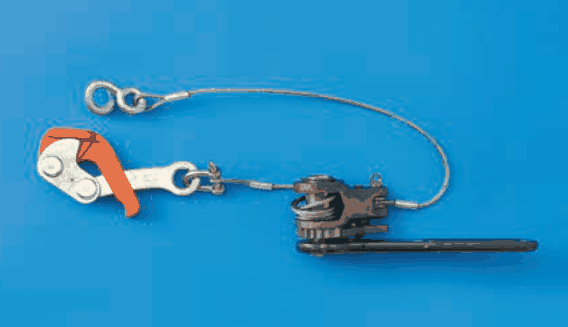

写真の工具は、片側に電線をつかむオレンジ色の金具があり、そこからワイヤが伸びて、レバー付きの歯車状の巻取り部につながっています。先端には金属の環（フック）が付いています。つかんだ電線をワイヤで引き寄せ、巻取り部のレバーで少しずつ締める作りです。

この形は、架空線（電柱の間に張った電線）のたるみを調整する張線器の特徴です。電線をつかみ、ワイヤを巻き取って引っ張ることで、電線の張り具合を整えます。

他の用途は、形が合いません。支線は電柱を斜めに引いて支えるワイヤそのものであって工具ではなく、電線を曲げる工具や、電線管の回転を止める工具には、ワイヤを巻き取るレバー式の巻取り部がありません。 覚え方は、つかみ金具＋ワイヤ＋巻取りレバーなら、電線を引いて張る張線器、です。

ほかの選択肢の解説

• イ電線の支線として用いる。：支線は、電柱が傾かないように斜めに張って支えるワイヤそのものです。写真は電線をつかんで巻き取る工具で、電柱を支える支線の部材とは別物なので当てはまりません。
• ロ太い電線を曲げてくせをつけるのに用いる。：太い電線を曲げてくせをつける用途の工具は、てこの力で電線を曲げる形をしています。写真の工具は、ワイヤの巻取りと電線をつかむ金具でできていて、曲げる仕組みがありません。
• ハ施工時の電線管の回転等すべり止めに用いる。：電線管の回転等のすべり止めには、管をしっかりつかんで締める形の工具が使われます。写真のように、ワイヤとレバー付きの巻取り部で引く構造とは違うため、当てはまりません。
