令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問18

✓ これが正解イリーマと組み合わせて，金属管の面取りに用いる。

解説

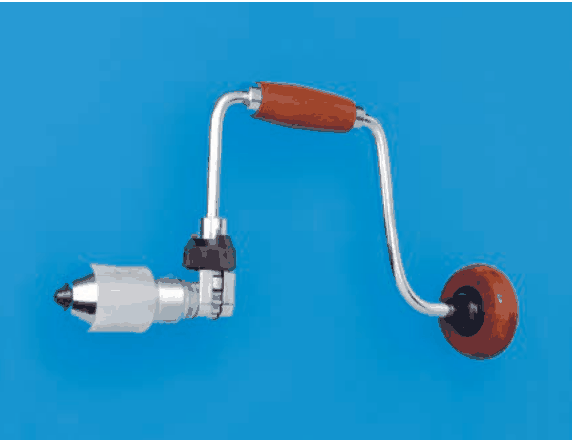

ブレース（写真の工具）は、リーマと組み合わせて金属管を面取りします。

写真の工具は、クランク状に曲がった金属の軸の中ほどに木製の握りがあり、一端に丸い押さえ、他端に先端の工具をくわえる円筒形の部分が付いています。握りを回して、先端にくわえた刃を回転させる手回しの道具で、ブレースと呼ばれます。刃をくわえる部分が決め手です。

ブレースの先端には、リーマを取り付けます。リーマは、金属管を切断したあとの切り口の内側にできるバリ（とがった出っ張り）を削って、なめらかにする刃です。このように、金属管の面取りに使うのが用途です。バリが残ると、電線の被覆を傷つけます。

他の組合せは、道具の用途と合いません。面取器は塩ビ管などの切り口を整える工具で、ブレースに付けて使うものではありません。羽根ぎりはブレースに付けて使う刃ですが、木材に穴を開けるためのもので、鉄板には使いません。ホルソは電気ドリルに付けて金属板などに丸い穴を開ける刃で、コンクリート用ではありません。 覚え方は、ブレースにリーマを付けて、金属管の内側のバリを取る、です。

ほかの選択肢の解説

• ロ面取器と組み合わせて，ダクトのバリを取るのに用いる。：面取器は、塩ビ管などの切り口を整える工具で、それ自体を手で回して使います。ブレースに取り付ける相手ではなく、ダクトのバリ取りという用途も、写真の工具とは合いません。
• ハ羽根ぎりと組み合わせて，鉄板に穴を開けるのに用いる。：羽根ぎりは、ブレースに取り付けて回し、木材に穴を開ける刃です。組み合わせる相手は合っていますが、鉄板の穴開けには使えません。鉄板に穴を開けるとする点が誤りです。
• ニホルソと組み合わせて，コンクリートに穴を開けるのに用いる。：ホルソは、金属板などに丸い穴を開ける刃で、コンクリート用ではありません。コンクリートの穴開けには別の専用ドリルを使い、ブレースとの組合せの説明としては違います。
