令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問17

✓ これが正解イVVF ケーブルを接続する箇所に用いる。

解説

透明なカバーは、VVFケーブルの接続箇所に使います。

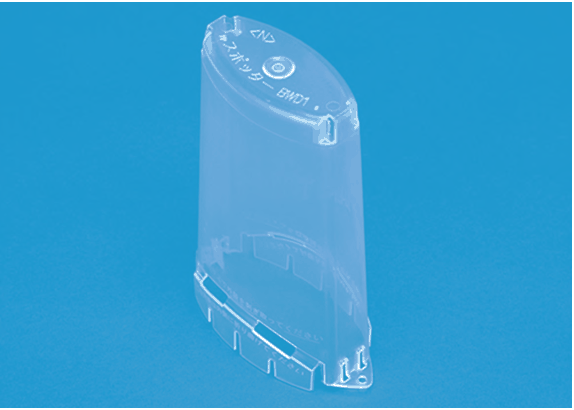

写真の材料の見分けどころは、形と、上面の刻印です。写真の材料は、透明な樹脂製で、上から見ると楕円形、下側が開いた中空のカバー状です。下の縁には、ケーブルを通すための切り欠きと小さな穴があります。

この形は、ケーブルを接続した部分を、上から覆って収める役目に合います。VVFケーブルの電線どうしを接続した箇所は、むき出しにせず、このようなカバーで覆って保護します。透明なので、中の接続の様子も外から見えます。

他の用途には別の部品があります。スイッチやコンセントを取り付ける部品は、スイッチボックスや取付枠で、丸い穴や取付けのねじ穴を持つ形です。合成樹脂管工事で電線を接続する箇所には、管を差し込むアウトレットボックスなどの箱が使われます。天井からコードを吊り下げるのは、ローゼットなどです。

覚え方は、下が開いた透明の楕円のカバーは、ケーブルの接続部を覆うもの、です。

ほかの選択肢の解説

• ロスイッチやコンセントを取り付けるのに用いる。：スイッチやコンセントを取り付ける部品は、取付枠をはめるスイッチボックスなどで、箱状で取付け用のねじ穴を持ちます。写真の下が開いた透明のカバーとは形が違います。
• ハ合成樹脂管工事において，電線を接続する箇所に用いる。：合成樹脂管工事で電線を接続する箇所には、管をつなぐ口の付いたアウトレットボックスなどの箱を使います。写真の材料には管をつなぐ口が見当たりません。
• ニ天井からコードを吊り下げるときに用いる。：天井からコードを吊り下げるときに使うのは、ローゼットなどの器具です。写真の材料は下が開いた透明の楕円のカバーで、器具を吊るす部品の形ではありません。
