令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問18

✓ これが正解イ硬質ポリ塩化ビニル電線管の曲げ加工に用いる。

解説

ガスの炎であぶる工具で、硬質ポリ塩化ビニル電線管を曲げます。

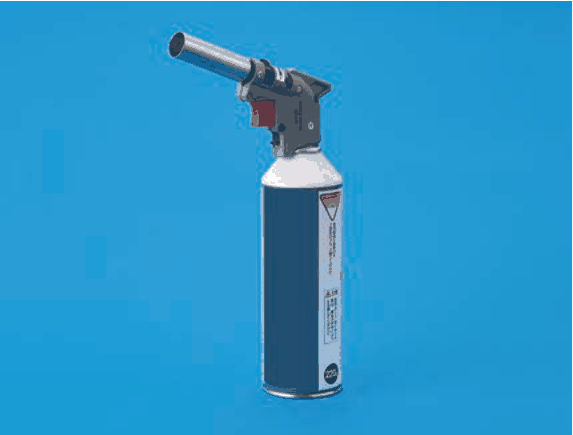

写真の工具は、紺色のガスボンベの上に、金属の筒状の火口と赤いレバーが付いています。レバーを操作するとガスが出て、火口から炎が出る、火で温める工具です。

電線管のうち、熱を加えると柔らかくなる性質を利用して曲げるのは、硬質ポリ塩化ビニル電線管です。炎で管をあぶって柔らかくし、ゆっくり曲げて形をつくります。したがって、この工具の用途は、硬質ポリ塩化ビニル電線管の曲げ加工です。

他の材料の曲げ方は違います。金属管（鋼製電線管）は硬いので、パイプベンダなどの工具で力をかけて曲げ、炎を使いません。合成樹脂製可とう電線管は、もともと曲がる管なので、熱を加えなくても曲げられます。ライティングダクトは、曲げ加工をせず、方向を変えるときは専用の曲がり部品を使います。 覚え方は、炎で温める工具は、熱で柔らかくなる硬質塩ビ管の曲げ用、です。

ほかの選択肢の解説

• ロ金属管(鋼製電線管)の曲げ加工に用いる。：金属管（鋼製電線管）は硬い金属なので、炎で温めて曲げる材料ではありません。パイプベンダで力をかけて曲げます。写真はガスボンベと火口がある炎の工具で、金属管の曲げ工具ではありません。
• ハ合成樹脂製可とう電線管の曲げ加工に用いる。：合成樹脂製可とう電線管は、波形で曲がる管なので、熱で柔らかくしなくても手で曲げられます。炎の工具を使って曲げ加工する材料ではなく、この写真の工具の用途には当たりません。
• ニライティングダクトの曲げ加工に用いる。：ライティングダクトは、曲げ加工をする材料ではなく、方向を変えるときは専用の曲がり部品を使います。ガスの炎であぶって曲げる用途は当てはまらず、写真の工具の用途とは結びつきません。
