令和5年度上期第二種電気工事士学科試験（午前）（電気技術者試験センター）問18

✓ これが正解イVVF ケーブルの外装や絶縁被覆をはぎ取るのに用いる。

解説

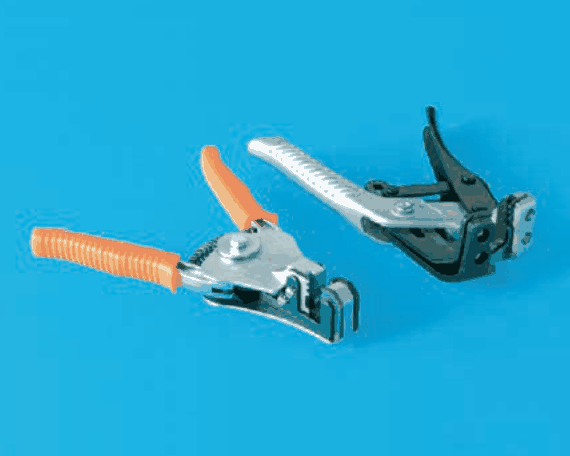

写真は平形のVVFケーブルの外装と絶縁被覆をむく工具です。

工具の写真から用途を選ぶ問題です。写真の2本は、握ると先端の刃が閉じて被覆に切り込みを入れ、そのまま引いて外装や絶縁被覆をはぎ取るストリッパの形で、先端に段や溝のある刃が付いています。この段・溝のある刃で、平形のビニル絶縁ビニルシースケーブル（VVF）の外装と心線の絶縁被覆を、順にはぎ取ります。

見分けどころは、刃の先端が段付きの形をしていることと、ペンチのように握る手工具であることです。ナイフ状の刃で外装をむく工具とは形が違います。

他の肢の用途を比べると、CVケーブルは太くて外装も厚いので専用のストリッパやナイフを使い、丸形のVVRケーブルは別の形の刃でむきます。VFFコードは細い心線の被覆を切る別種の工具を使います。

覚え方は、段付きの刃で平形ケーブルVVFの外装をむくのがVVFストリッパ、です。

ほかの選択肢の解説

• ロCV ケーブル(低圧用)の外装や絶縁被覆をはぎ取るのに用いる。：CVケーブル（低圧用）は外装が厚く太いため、外装をはぐには専用のケーブルストリッパや、外装用のナイフを使います。写真の段付きの刃は平形ケーブル向けで、この用途とは違います。
• ハVVR ケーブルの外装や絶縁被覆をはぎ取るのに用いる。：VVRケーブルは丸形で、外装の厚みや断面が平形と違います。外装をはぐには、丸形に合う工具やナイフを使うので、平形のVVF用の段付きの刃を持つ写真の工具の用途とは異なります。
• ニVFF コード(ビニル平形コード)の絶縁被覆をはぎ取るのに用いる。：ビニル平形コード（VFF）は細いより線の心線の被覆だけをはぐので、被覆の切り込みを細かく調整するワイヤストリッパなどが向きます。外装もはぐ写真の工具の用途とは違います。
