令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問18

✓ これが正解イ手動油圧式圧着器

解説

向かい合う半円のくぼみがある頭部は、手動油圧式圧着器。

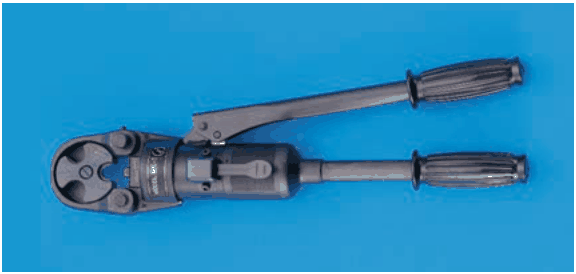

写真の工具は、長い柄が2本あり、1本が可動のレバーになっています。反対側は円筒形の本体で、その先の丸い頭部に、2つの半円形のくぼみが向かい合っています。レバーを動かすと、本体の中の油圧で頭部が閉じ、くぼみで挟んだものをつぶします。

この形は、手動油圧式圧着器の特徴です。太い電線に圧着端子や圧着スリーブをつぶして固定するための工具で、頭部のくぼみ（ダイス）が端子や電線を包むようにして圧着します。ここでは、頭部の形が決め手です。

他の工具とは、頭部の働きで見分けます。カッタは刃で電線やケーブルを切る工具で、ノックアウトパンチャは、鋼板に穴を開ける丸い刃と受けを組み合わせた工具です。 覚え方は、頭部の半円のくぼみで挟んでつぶすのが圧着器、です。

ほかの選択肢の解説

• ロ手動油圧式カッタ：手動油圧式カッタは、刃で太い電線やケーブルを切断する工具です。頭部に刃が付いているのが特徴で、写真のように、2つの半円形のくぼみが向かい合う形とは見た目が異なります。
• ハノックアウトパンチャ(油圧式)：ノックアウトパンチャは、鋼板に穴を開ける工具で、丸いパンチ（刃）とダイ（受け）の組合せで使います。写真の頭部は半円のくぼみで挟む形で、穴を開ける刃の組合せではありません。
• ニ手動油圧式圧縮器：圧縮器という呼び方は圧着器と似ていますが、この問題の写真の工具の名称としては合いません。写真は、頭部の向かい合う半円のくぼみで端子などを挟んでつぶす形で、名称は圧着器となります。
