令和5年度下期第二種電気工事士学科試験（午後）（電気技術者試験センター）問18

✓ これが正解ハ硬質ポリ塩化ビニル電線管の切断に使用する。

解説

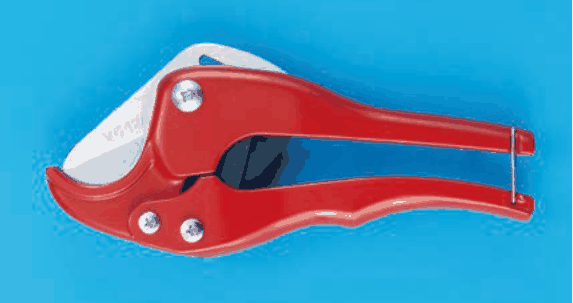

三日月形の刃と受けを持つ赤い柄の工具は、塩ビ管の切断用。

写真の工具は、赤い2本の柄がはさみのように開閉し、先端の片側に管を受ける湾曲した部分、もう片側に三日月形の銀色の刃があります。管を湾曲した受けに当てて柄を握ると、刃が管に食い込んで切れる仕組みで、硬質ポリ塩化ビニル電線管（塩ビ管）を切る専用の工具です。

見分けどころは、刃が細長く丸みを帯びていること、受けの形が丸い管の外周に合わせてあることです。塩ビ管は硬い樹脂でできていますが、この工具を使えば切断面をきれいに切り落とせます。

金属の管や金属線ぴ、ライティングダクトなどの金属製の部材は、塩ビ管用のカッタでは切れません。これらは金切りのこや、金属を切る専用の工具を使うのが一般的です。

覚え方は、赤い柄に三日月形の刃と丸い受けのついた、はさみ形の工具は塩ビ管用、と形と用途を結び付けることです。

ほかの選択肢の解説

• イ金属管の切断に使用する。：金属管の切断には、金属を切る専用の工具が必要で、写真のような樹脂向けのはさみ形では刃が通りません。写真の工具は、湾曲した受けに樹脂の管を当てて切る道具です。
• ロライティングダクトの切断に使用する。：ライティングダクトは金属製の細長い部材で、写真の工具では切断できません。切るときは金属を切る道具を使います。写真は塩ビ管の丸い断面に合わせた受けを持つ工具です。
• ニ金属線ぴの切断に使用する。：金属線ぴも金属製の細長い部材で、写真のはさみ形の工具では切れません。金属を切る道具の領域で、丸い管の外周に合わせた受けを持つ写真の工具とは用途が違います。
