令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問16

✓ これが正解ニ金属線ぴ工事

解説

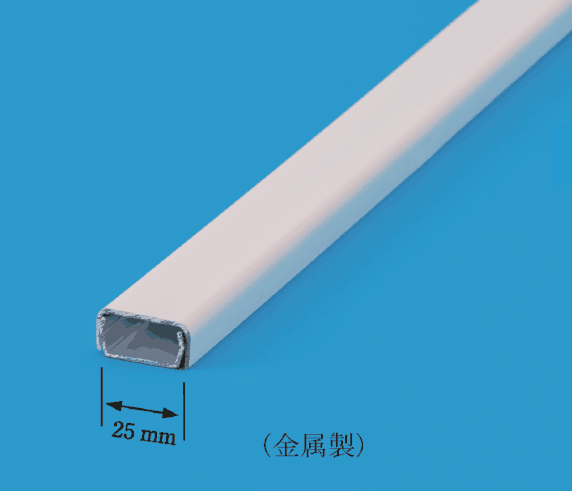

幅25 mmの白い細長い角形は、金属線ぴです。

写真の材料の見分けどころは、形・大きさ・材質です。この写真の材料は、白く塗られた細長い角形の筒状のもので、断面は角の丸い長方形、中は空洞で、端面には金属の地が見えます。幅は25 mm と小さく、写真の下に（金属製）と書かれています。

これは金属線ぴ（メタルモールなどと呼ばれる）で、電線を中に収めて、壁や天井の表面に取り付けて配線する材料です。金属線ぴ工事に使われます。

他の工事の材料は、形が違います。金属ダクトは、金属製の大きな箱形のとい状の材料で、ふた付きで多数の電線を収めます。金属管は、丸い管の形をしています。金属可とう電線管は、らせん状の波打った形の管で、自由に曲げられます。

覚え方は、小さな幅の細長い角形の金属の材料は線ぴ、丸い管は金属管、波打つ管は可とう電線管、大きな箱形は金属ダクト、です。

ほかの選択肢の解説

• イ金属ダクト工事：金属ダクトは、金属製で断面が大きい箱形のとい状の材料で、ふたを外して電線を収めます。写真の幅25 mm程度の小さな細長い材料とは大きさと形が違います。
• ロ金属管工事：金属管は断面が丸い管の形をした材料です。写真の材料は断面が角の丸い長方形の角形の筒で、丸い管ではないため、金属管工事の材料ではありません。
• ハ金属可とう電線管工事：金属可とう電線管は、らせん状に波打った表面を持つ、自由に曲がる管です。写真の材料は表面が平らで曲がらない角形の材料なので、当てはまりません。
