平成28年度下期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解イ金属線ぴ工事

解説

断面が平たい角形で幅25 mmの金属製の材料は、金属線ぴです。

写真の材料を見分けて、それが使われる工事を答える問題です。決め手は、材料の形と大きさです。

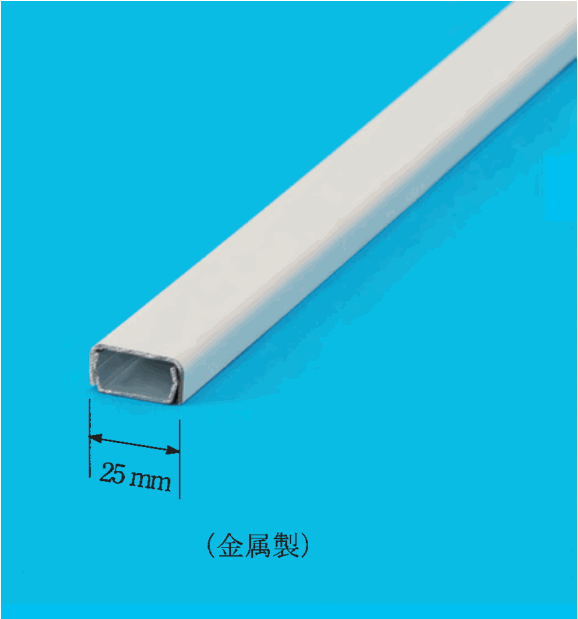

写真の材料は、断面が角の丸い細長い長方形の中空で、下側の縁が両側から内側に折り返されています。断面の幅は25 mmと書かれ、金属製と明記されています。断面の小さい細長い角形の金属製の配線材料で、この形の材料を使う工事は金属線ぴ工事です。線ぴ（せんぴ）は、壁や天井に沿わせて電線を収める、断面の小さい細長い金属製の配線材料のことです。

他の工事で使う材料は形が違います。金属ダクトは大きな箱形で、多数の電線を収めるのに使います。金属可とう電線管は、自由に曲げられる蛇腹状の管です。金属管（鋼製電線管）は円筒形の管です。写真は蛇腹でも円筒でもなく、幅の狭い角形なので、金属線ぴと見分けられます。

覚え方は、幅の狭い細長い角形は線ぴ、大きな箱形はダクト、円い管は金属管か可とう電線管、と形で分けることです。

ほかの選択肢の解説

• ロ金属ダクト工事：金属ダクトは、多数の電線をまとめて収めるための大きな箱形の材料です。写真は幅25 mmの細長い角形で、ダクトのような大きな箱形ではないので、金属ダクト工事の材料ではありません。
• ハ金属可とう電線管工事：金属可とう電線管は、表面が蛇腹状になった円い管で、自由に曲げて使います。写真の材料は断面が長方形で蛇腹ではなく、直線的な細長い角形なので、この工事の材料ではありません。
• ニ金属管工事：金属管は断面が円形の管で、鋼製電線管などを指します。写真の材料は断面が角の丸い細長い長方形で、円筒ではないため、金属管工事に使うものではありません。
