令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問17

✓ これが正解ハ配線用遮断器(電動機保護兼用)

解説

3極・OFFハンドル・PUSH TO TRIPの表示は、配線用遮断器です。

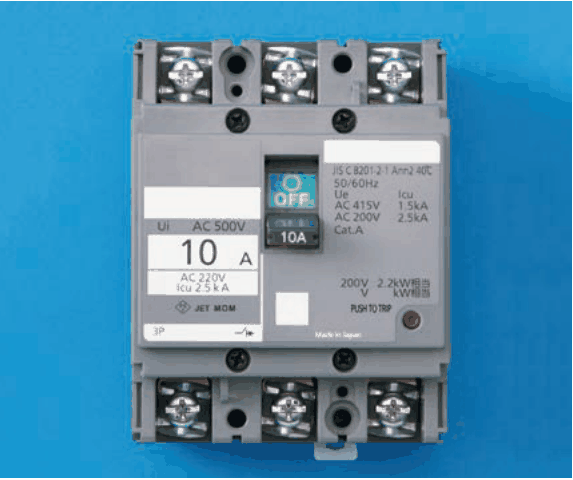

写真の器具は、灰色の箱形で、上下に3つずつ端子があり（3極）、中央に緑のOFFのハンドルと10 Aの表示があります。右側には赤い小さなPUSH TO TRIPのボタンがあり、200 V 2.2 kW相当の表示もあります。

3極でハンドルによる入り切りができ、決められた電流を超えると自動で電路を切る器具が、配線用遮断器です。PUSH TO TRIPは、押すと遮断動作を試せるボタンです。電動機（モーター）の容量に相当する表示があることから、電動機の始動電流を考えた配線用遮断器（電動機保護兼用）と判断できます。

他の器具は見た目や表示が違います。漏電遮断器は、漏電を検出して切る器具で、漏電の試験ボタンが付いています。電磁開閉器は、電磁接触器と過負荷を保護する部分を組み合わせた、電動機の入り切り用の器具で、ハンドルでなく押しボタンで操作します。漏電警報器は、警報を出す機器で、電路を切るハンドルがありません。 覚え方は、3極のハンドルとPUSH TO TRIPの表示がそろえば配線用遮断器、です。

ほかの選択肢の解説

• イ漏電警報器：漏電警報器は、漏電を検出して警報を出す機器で、電路を切るハンドルはありません。写真には緑のOFFのハンドルと3極の端子があり、電路を開閉する器具の特徴が見られるので、当てはまりません。
• ロ電磁開閉器：電磁開閉器は、電動機の入り切りに使う器具で、電磁接触器に過負荷の保護部分を組み合わせ、押しボタンで操作する作りです。写真はハンドル式の遮断器で、押しボタンの操作部が見当たりません。
• ニ漏電遮断器：漏電遮断器は、漏電を検出して遮断する器具で、漏電の試験ボタンや漏電動作の表示が目印になります。写真にはPUSH TO TRIPの表示と電動機相当の表示があるため、配線用遮断器と判断でき、当てはまりません。
