令和2年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問16

✓ これが正解ニ金属線ぴ工事

解説

平たい長方形断面の細い金属溝は金属線ぴです。

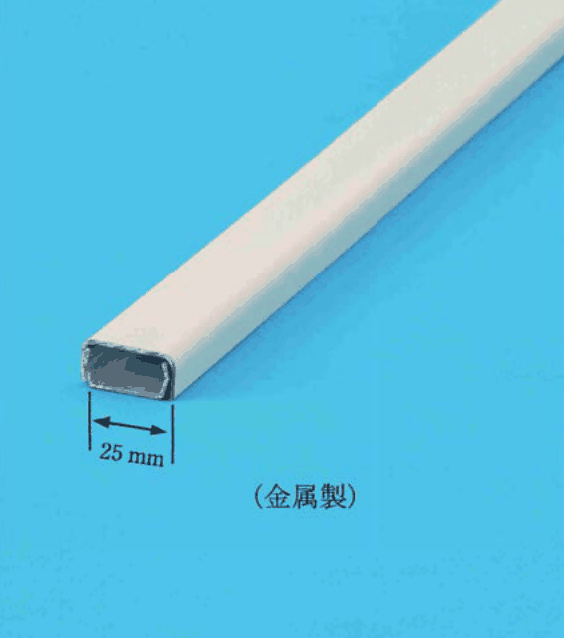

写真の材料は、白色で細長く、断面が角の丸い横長の長方形で、中が空洞になった樋のような形をしています。手前の口の幅には25 mmの寸法が書かれ、金属製の字があります。これは金属線ぴ（メタルモールとも呼ばれる、電線を収める細い金属製の溝）です。使われる工事は金属線ぴ工事です。

他の工事の材料と形で見比べます。金属ダクトは、多くの電線を収める、断面が大きなふた付きの箱形の樋です。金属管は円形の断面のパイプです。金属可とう電線管は、表面が波形で自由に曲げられる管です。いずれも写真のような、平たい長方形の断面の細い溝とは形が違います。写真に書かれた25 mmは、手前の口の幅を示す寸法の字です。

平たい長方形断面の細い金属製の溝は金属線ぴ、と形で覚えます。

ほかの選択肢の解説

• イ金属ダクト工事：金属ダクトは、多数の電線をまとめて収める、断面の大きなふた付きの箱形の樋です。写真の材料は口の幅が25 mmの細い溝で、ダクトのような大きさではありません。
• ロ金属管工事：金属管工事に使う管は、断面が円形のパイプです。写真の材料は断面が角の丸い横長の長方形で、中が溝のように空洞になっており、円い管の形とは違います。
• ハ金属可とう電線管工事：金属可とう電線管は、表面が波形になって自由に曲げられる管で、断面は円形です。写真の材料は平たい長方形で、まっすぐな細長い溝の形をしており、波形ではありません。
