令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問18

✓ これが正解イ硬質ポリ塩化ビニル電線管の曲げ加工に用いる。

解説

ガスバーナーは、硬質ポリ塩化ビニル電線管を温めて曲げるのに使います。

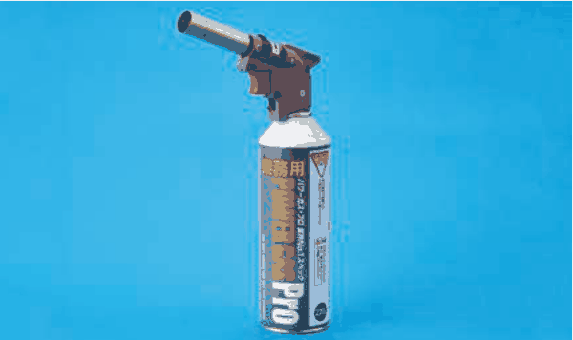

写真の工具は、円筒形のガスの缶の上に、先端に細い金属の筒が付いた器具が載ったものです。缶には業務用のガスの字があり、バーナー（ガスの炎で加熱する工具）だとわかります。

電気工事でバーナーを使う作業は、硬質ポリ塩化ビニル電線管（塩ビ管）の曲げ加工です。硬質塩ビ管は、常温では曲がりませんが、炎で温めて柔らかくすると、曲げて形を作ることができます。

他の管は、炎を使わずに加工します。金属管（鋼製電線管）は、パイプベンダという専用の曲げ工具で曲げます。合成樹脂製可とう電線管は、そもそも手で曲げられる柔らかい管で、加熱が要りません。ライティングダクトは、曲げ加工をする材料として使うものではありません。

覚え方は、炎で温めて曲げるのは硬質塩ビ管、金属管はパイプベンダ、です。

ほかの選択肢の解説

• ロ金属管(鋼製電線管)の曲げ加工に用いる。：金属管（鋼製電線管）の曲げ加工には、パイプベンダという専用の曲げ工具を使い、炎では加熱しません。ガスバーナーで金属管を曲げる作業は、電気工事の通常の方法ではありません。
• ハ合成樹脂製可とう電線管の曲げ加工に用いる。：合成樹脂製可とう電線管は、波状の柔らかい管で、手で曲げられる性質があります。バーナーで温める必要がなく、写真のバーナーの用途としては合いません。
• ニライティングダクトの曲げ加工に用いる。：ライティングダクトは、照明器具を取り付ける線状の配線器具で、バーナーで温めて曲げるようなものではありません。曲げ加工の対象として、写真のバーナーを使う用途には合いません。
