令和3年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問18

✓ これが正解イ硬質塩化ビニル電線管の曲げ加工に用いる。

解説

ガストーチは、硬質塩化ビニル電線管を温めて曲げるのに使う。

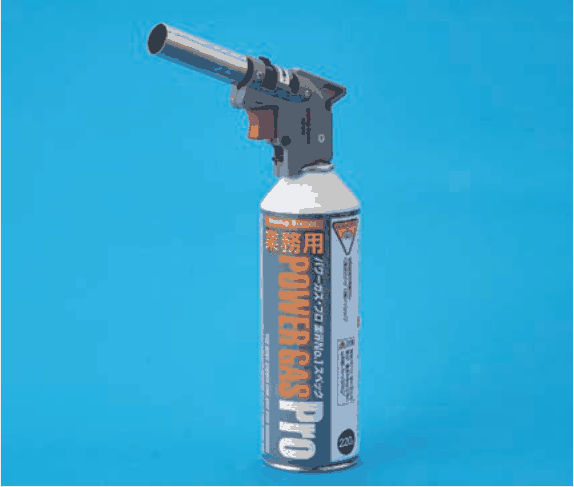

写真は、缶の上に先端が細い金属の筒の付いた器具が取り付けられた、ガスバーナー（ガストーチ）です。缶には 業務用 POWER GAS Pro の字があり、缶のガスを燃やして炎を出す工具だと分かります。炎で加熱するという点が決め手です。

電気工事で、炎であぶって曲げる管は、硬質塩化ビニル電線管です。熱を加えると柔らかくなる性質があるので、温めて曲げ、冷めると形が保たれます。

金属管（鋼製電線管）は、パイプベンダという工具で力を加えて曲げます。合成樹脂製可とう電線管は、もともと自由に曲がる管なので炎で曲げる必要がなく、ライティングダクトも炎で曲げる材料ではありません。 覚え方は、炎で温めて曲げるのは塩ビ管、金属管はパイプベンダ、です。

ほかの選択肢の解説

• ロ金属管(鋼製電線管)の曲げ加工に用いる。：金属管（鋼製電線管）の曲げ加工には、パイプベンダという専用の工具を使い、力で曲げます。炎で温める道具ではなく、写真のガス缶付きの器具とは用途が違います。
• ハ合成樹脂製可とう電線管の曲げ加工に用いる。：合成樹脂製可とう電線管は、手で自由に曲げられる管です。曲げるために炎で加熱する必要はなく、写真のガス缶付きの器具の用途とは言えません。
• ニライティングダクトの曲げ加工に用いる。：ライティングダクトは、照明器具を取り付けるレール状の金属製ダクトで、炎であぶって曲げる材料ではありません。写真のガストーチの用途にはなりません。
