令和6年度下期第二種電気工事士学科試験（電気技術者試験センター）問17

✓ これが正解ニ熱動継電器

解説

電磁接触器に組み合わされた目盛り付きつまみの部分は熱動継電器。

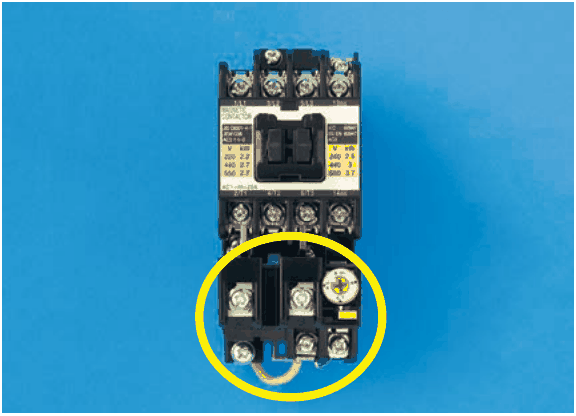

写真は、上側の電磁接触器（電磁石の力で接点を入り切りする器具）の下に、もう1つ別の器具が組み合わされた形です。黄色い円で囲まれているのは、この下側の黒い部分で、電線をつなぐ端子と、目盛り付きの丸いつまみがあります。

この形は、熱動継電器（サーマルリレー）の特徴です。電動機に過電流が流れ続けると、内部の熱で金属が曲がって接点が動き、電磁接触器を切る働きをします。目盛り付きのつまみは、電動機の定格電流に合わせて動作電流を設定する部分です。電磁接触器と熱動継電器を組み合わせたものは、電磁開閉器と呼ばれます。

他の器具とは、働きと形で見分けます。漏電警報器は漏電を音やランプで知らせる器具、漏電遮断器は漏電を検出して電路を切るレバー付きの器具、電磁接触器は写真の上側の、白い銘板が付いた大きい部分です。 覚え方は、電磁接触器の下に付いて電動機を過負荷から守るのが熱動継電器、です。

ほかの選択肢の解説

• イ漏電警報器：漏電警報器は、漏電を検出すると警報音やランプで知らせる器具で、電路を切る働きはありません。写真の円の中は、電磁接触器に直接組み合わされた部分で、警報器の形ではありません。
• ロ電磁接触器：電磁接触器は、写真では円の上側にある、白い銘板の付いた大きい部分です。電磁石の力で主回路の接点を入り切りする器具で、円で囲まれた下側の部分は、それとは別の器具です。
• ハ漏電遮断器：漏電遮断器は、レバー（ハンドル）とテストボタンが付いた箱形の器具で、漏電を検出して電路を切ります。写真の円の中には、電流を設定する丸いつまみがあり、形が違います。
