令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問17

✓ これが正解ハ配線用遮断器(電動機保護兼用)

解説

電動機の容量表示のある配線用遮断器（電動機保護兼用）です。

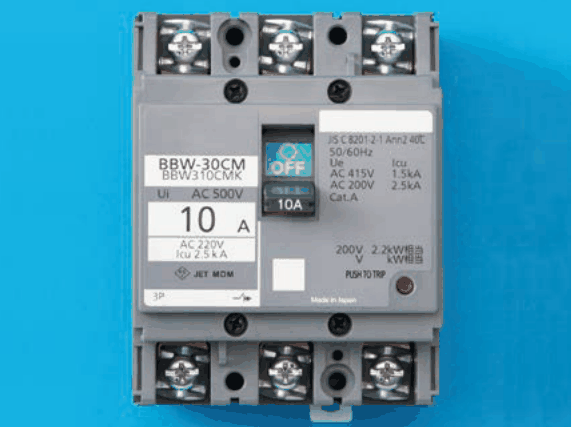

写真の器具は、上下に3つずつ端子ねじがあり、中央にOFFと表示された手動のハンドルと、10 A の定格表示があります。表示には BBW-30CM などの名称のほか、JIS C 8201-2-1 や短絡遮断容量（Icu）が書かれています。回路を開閉でき、過電流や短絡のときに自動で遮断する配線用遮断器の形です。

さらに右側に200 V 2.2 kW 相当の表示があり、電動機の保護も兼ねる配線用遮断器だと読み取れます。赤い小さなボタンにはPUSH TO TRIPと書かれ、遮断（トリップ）の動作を確かめるためのものです。

漏電遮断器なら、定格感度電流（30 mA など）の表示と、漏電の試験用のテストボタンがあります。写真には mA の感度電流の表示がありません。電磁開閉器は、電磁接触器と熱動継電器を組み合わせた器具で、形も表示も違います。漏電警報器は遮断せず警報を出す器具で、ハンドルを持ちません。覚え方は、ハンドルがあって電動機の容量表示があれば、電動機保護兼用の配線用遮断器、です。

ほかの選択肢の解説

• イ漏電警報器：漏電警報器は、漏電を検出して音やランプで知らせる器具で、電路を遮断するハンドルは持ちません。写真はOFFのハンドルと過電流を遮断する表示があり、警報器ではありません。
• ロ電磁開閉器：電磁開閉器は、電磁接触器に熱動継電器を組み合わせ、電動機を入り切りして過負荷から守る器具です。写真は端子とハンドルが一体の遮断器の形で、形も表示も異なります。
• ニ漏電遮断器：漏電遮断器は、漏電を検出して遮断する器具で、定格感度電流（30 mA など）の表示とテストボタンを備えます。写真には感度電流の表示がなく、代わりに電動機の容量の表示があるので当てはまりません。
