令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問17

✓ これが正解ハ配線用遮断器(電動機保護兼用)

解説

3Pで10Aのレバー式、PUSH TO TRIPは配線用遮断器です。

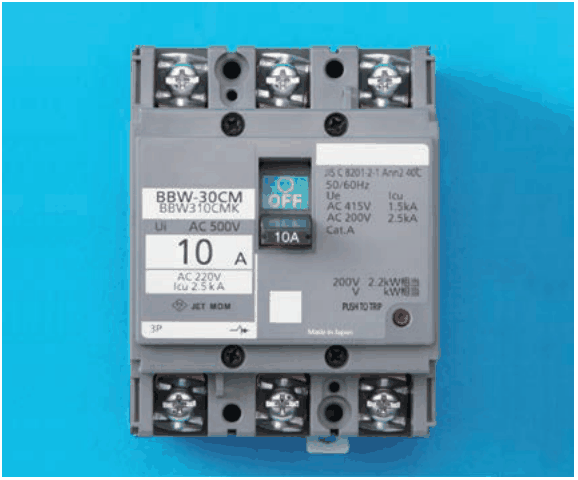

写真の器具は、灰色の箱形で、上下にねじ端子が3つずつあり、正面中央に OFF と書かれたレバーと 10A の表示があります。端子が上下3つずつあるのは3極（3P）の器具で、三相の電路に使うことが分かります。

銘板には BBW-30CM、JIS C 8201-2-1、PUSH TO TRIP の字と赤い小さなボタンがあり、200V 2.2kW相当とも書かれています。PUSH TO TRIP は、押して遮断（トリップ）の動作を確かめる試験の表示で、レバーで入り切りする遮断器の特徴です。2.2kW相当という表示は、この器具が電動機に使える大きさであることを示しています。

肢を比べます。漏電警報器は、漏電を知らせる器具で、電路を切るレバーを持ちません。電磁開閉器は、電磁石で入り切りして電動機を動かす器具で、写真のようなレバーを持つ形とは違います。漏電遮断器は、漏電を検出する機能があり、定格感度電流（mAの値）の表示がありますが、写真には見当たりません。レバー、3P、PUSH TO TRIP、2.2kW相当の字が、電動機保護兼用の配線用遮断器の見分けどころです。

ほかの選択肢の解説

• イ漏電警報器：漏電警報器は、漏電を検出して知らせるための器具で、電路を開閉するレバーや3極の端子を持つ構造ではありません。写真のレバーとPUSH TO TRIPの表示に合いません。
• ロ電磁開閉器：電磁開閉器は、電磁石の力で接点を入り切りし、電動機の運転に使う器具です。写真はレバーで入り切りする形で、電磁開閉器の見分けどころとは違っています。
• ニ漏電遮断器：漏電遮断器は、漏電を見つけて電路を切る器具で、銘板に感度電流のmA表示があるのが普通です。写真の銘板では、mAの字が見当たらず、2.2kW相当の字が読めます。
